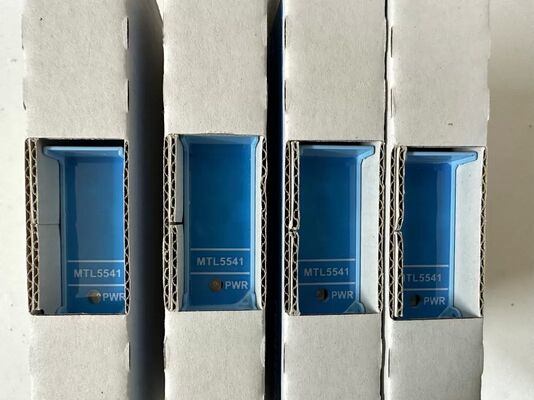

mtl5541 Внутренне безопасный 4 ′′ 20mA HART Гальванический изолятор
Описание:
Производитель:MTL
Продукт No. : MTL5531
https://www.achievers-automation.comБольше продуктов
Надежное снабжение предприятий промышленными компонентами
Этот компонент промышленной автоматизации поставляется для закупок предприятий.
Для уменьшения риска поставки каждый заказ обрабатывается индивидуально с поддержкой для подтверждения модели, уточнения условий и оценки срока выполнения заказа до его размещения.Обеспечиваются четкие условия предложения и последовательное общение, чтобы помочь партнерам управлять ожиданиями и завершать сделки с уверенностьюДополнительная проверка или разъяснение доступны при необходимости, поддерживая профессиональные закупки и долгосрочное сотрудничество.

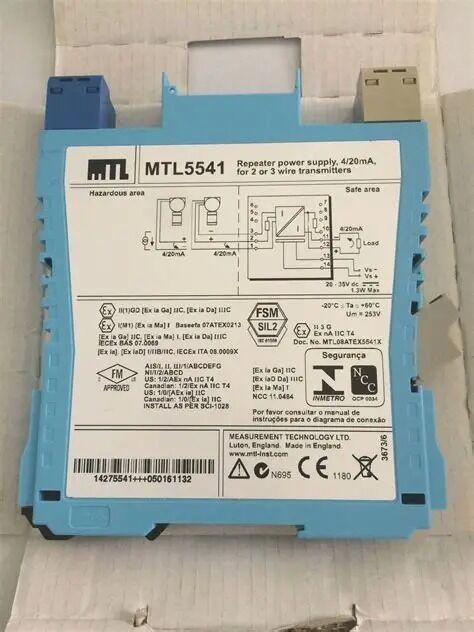

ВMTL MTL5541представляет собой компактный одноканальный гальванический изолятор из серии рельсов MTL5500 DIN, производимый Eaton MTL Instruments.Он питает и повторяет сигналы от 2-проводных и 3-проводных полевых передатчиков 420mA, установленных в взрывоопасных зонах, обеспечивающий изолированный аналоговый выход в безопасные системы DCS, PLC и системы записи при поддержке полной двунаправленной цифровой связи HART для конфигурации и диагностики умных передатчиковИтон.
Этот блок обеспечивает полную гальваническую изоляцию между опасным полевым контуром, безопасной контурной системой управления и 24V постоянным питанием, чтобы исключить шум наземной цепи и временную перекрестную связь.Он обеспечивает стабильную 16Напряжение петли 0,5 В к полевым передатчикам при сигнале 20 мА, с ультрабыстрым временем ответа 50 мкм и высокой точностью передачи.Полностью сертифицированная Ex ia внутренняя безопасность позволяет непосредственную установку в зоне 0 / класс I Div 1 опасных мест, и оценивается в соответствии с IEC 61508 для внедрения систем безопасности SIL 2.Тонкий 16 мм узкий корпус позволяет высокую плотность шкафов свертывания для многоцепочечных процессов измерительных стойки по нефти и газа, химические, фармацевтические и канализационные сооружения.
Подробности:
| Параметры |
Официальная стандартная стоимость в листе данных MTL5541 |
| Полный код модели |
MTL5541 (доступные варианты T / S) |
| Производитель марки |
Инструменты MTL (Eaton Crouse-Hinds) |
| Количество каналов |
Одноканальные 2/3-проводниковые передатчики |
| Диапазон опасного побочного ввода |
024 мА (420 мА номинальное измерение окна) |
| Напряжение питания передатчика @ 20mA |
16.5 В постоянной цепи питания |
| Сигнал безопасного бокового выхода |
Повторяющийся 024 мА (420 мА стандартный процессный сигнал) |
| Максимальное безопасное боковое сопротивление нагрузке (MTL5541-T) |
0 ≈ 450 Ω @ 20mA; 0 ≈ 360 Ω @ 24mA |
| Максимальная нагрузка раковины (MTL5541-S текущая версия раковины) |
600 Ω |
| Точность передачи (20 °C окружающей среды) |
Лучше ± 15 μA |
| Коэффициент температурного дрейфа |
< 0,8 μA / °C |
| Выходной шум волна |
< 50 μA от пика до пика |
| Время отклика сигнала |
Оседает в пределах 10% от конечной величины за 50 мкс |
| Поддержка цифровой коммуникации |
Двунаправленный протокол HART (терминалы 1 и 2) |
| Совместимость пропускной способности HART |
Цифровые сигналы, наложенные на 500 Гц и 10 КГц |
| Диапазон рабочего напряжения питания |
20 V постоянного тока 35 V постоянного тока (номинальный 24 V постоянного тока) |
| Максимальное потребление тока (24 В, сигнал 20 мА) |
51 мА |
| Максимальное рассеивание внутренней энергии |
0.7 W @ 24 V постоянного тока |
| Оценка гальванической изоляции |
253 V rms / DC между опасными и безопасными цепями |
| Категория спецификаций |
Подробные технические данные |
| Стандарт установки |
EN 60715 35 мм стандартная Т-секция рельса DIN |
| Внешние размеры модуля (W × H × D) |
Малый компактный корпус 16 × 121 × 108 мм |
| Чистая масса единицы |
150 г |
| Жилой материал |
Огнеупорный желтый термопластичный полимер |
| Окончание проводки |
Терминалы с винтовыми зажимами, принимающие до 2,5 мм2 проводников кабеля |
| Показатель состояния |
Зеленый светодиодный свет состояния питания |
| Температура окружающей среды непрерывной работы |
-20 °C ~ +60 °C |
| Диапазон температуры хранения |
-40 °C ~ +80 °C |
| Сертификации внутренней безопасности |
ATEX Ex ia IIC T4·T6, IECEx, FM класс I Div 1 / Div 2 |
| Совместимость опасных зон |
Зона 0, зона 1, зона 2; группы газов IIA / IIB / IIC |
| Параметры внутренней безопасности |
Vo=28 V, Io=93 mA, Po=651 mW, незначительная внутренняя емкость |
| Рейтинг функциональной безопасности |
Оценка IEC 61508, архитектура SIMPLEX SIS с возможностью SIL 2 |
| Стандарты промышленного соответствия |
EN 61010-1 безопасность, EN 61326-1 иммунитет к ЭМК, RoHS соответствие |
| Испытательное напряжение изоляции |
Диэлектрическое сопротивление 1500 V rms между опасными/безопасными цепями |
