MTL4531 Интерфейс вибрационного преобразователя MTL Inst

MTL4531 Интерфейс вибрационного преобразователя для приборов MTL

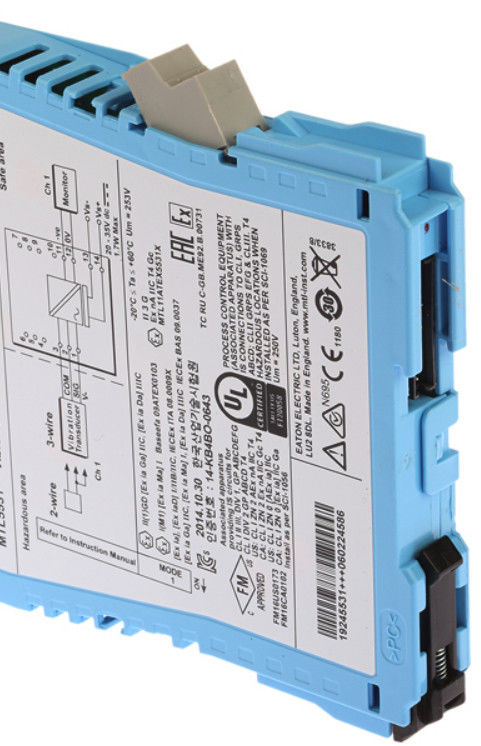

ОписаниеИнтерфейс вибрационного преобразователя MTL4531

MTL4531 повторяет сигнал от датчика вибрации в опасной зоне, обеспечивая выход для системы мониторинга в безопасной зоне.Интерфейс совместим с 3-проводной вихревого тока зонды и акселерометры или 2-проводной датчики тока; выбор производится переключателем на стороне модуля.

Спецификация
См. также общую спецификацию
• Количество каналов
Один.
• Тип датчика
Передатчик вибрации с двумя или тремя проводами
• Местонахождение источника сигнала
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Ввод опасных зон
Импеданс ввода (терминалы 2 и 3): 10kΩ
• Поток подачи передатчика, 2 провода
3.3mA (номинальная) для двухпроводниковых датчиков, выбираемых пользователем с помощью выключателя
• Диапазон сигнала
Минимальная ¥20В, максимальная ¥0,5В
• Точность передачи постоянного тока при 20°C
< ± 50 мВ
• Точность передачи переменного тока при 20°C
от 0 Гц до 1 кГц: ± 1%
от 1 кГц до 10 кГц: от 5% до +1%
от 10 кГц до 20 кГц: от 10% до +1%
• Коэффициент температуры
±50ppm/°C (10-65°C)
± 100 ppm/°C (от 20 до 10°C)
• Ширина полосы напряжения
3 дБ при частоте 47 кГц (типично)
• Фазовая реакция
< 14μs, что эквивалентно:
1° при 200 Гц
3° при 600 Гц
5° при 1 кГц
50° при 10 кГц
100° при 20 кГц
• Импеданс выхода безопасной зоны
< 20Ω
• светодиодный индикатор
Зеленый: показатель мощности
• Напряжение питания
от 20 до 35 В ток
• Максимальное потребление тока (10mA нагрузка преобразователя)
65 мА при 24 В
• Максимальное рассеивание мощности в пределах единицы
1.33W
• Описание безопасности
Терминалы от 3 до 1
У_o=26,6В I_o=94mA P_o= 0,66 W U_m= 253В rms или dc
Терминалы 3 - 2
Аппараты, не хранящие энергию ≤1,5 В, ≤0,1 А и ≤25 мВт


Сопутствующие модели:
