MTL5018 MTL Инструменты детектор близости Интерфейс Количество каналов 2

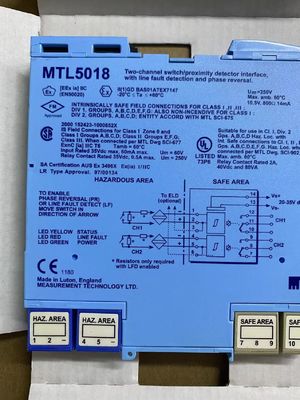

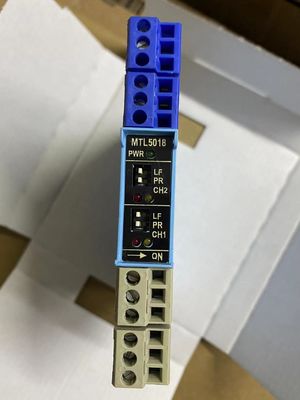

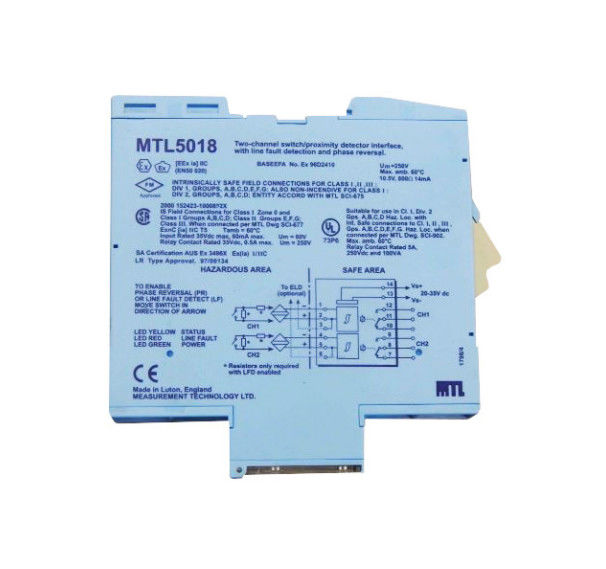

MTL5018 Интерфейс детектора близости приборов MTL

MTL5018 позволяет управлять двумя безопасными нагрузками двумя
переключатели или детекторы близости, расположенные в опасной зоне.
Независимое управление фазовым переворотом позволяет
Сигнализация тревожного состояния для любого состояния датчика.
Выборочное устройство обнаружения неисправности линии (LFD) обнаруживает открытый или короткий
Схема в любой полевой схеме.

Спецификация
См. также общую спецификацию
• Количество каналов
Два.
• Расположение переключателей
Зона 0, IIC, T6 опасная зона
Дивизия 1, группа А, опасное место
• Расположение детектора близости
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Выход из безопасной зоны
Два реле с контактными переключателями
• Входы из опасных зон
Входы, соответствующие стандартам NAMUR/DIN 19234 для детекторов близости
• напряжение, применяемое к датчику
от 7 до 9 В от 1 кΩ ± 10%
• характеристики входа/выхода
Нормальная (обратная) фаза:
выходной напряжен (отключен), если Iin > 2,1 mA или Rin < 2kΩ
выходной отключен (заключен), если Iin < 1,2mA или Rin > 10kΩ
Гистереза: 200 мкА, типичная
• Поиск неисправностей линии (LFD)
Выбор пользователя с помощью переключателей на верхней части устройства. Неисправности линии указываются светодиодом для каждого канала. Выявленный сбой линии отключает реле.
Сигнализация на открытую цепь, если Iin < 100μA
Открытая сигнализация отключена, если Iin> 250μA
Сигнализация короткого замыкания включена, если Rin<100Ω
Обезвредить сигнализацию о коротком замыкании, если Rin> 360Ω
Примечание: Резисторы должны быть установлены при использовании устройства LFD с контактным входом.
500Ω до 1kΩ в серии с переключателем
20kΩ до 25kΩ параллельно переключателю
• Переход фазы
Независимый для каждого канала, выбираемый пользователем
• Тип реле
Однопольный, контактные переключатели
Примечание: реактивные нагрузки должны быть адекватно подавлены.
• Характеристики реле
Время ответа: максимум 10 мс
Контактная мощность: 250В AC, 2A, cosø > 0.7
40В постоянное, 2А, сопротивляющая нагрузка

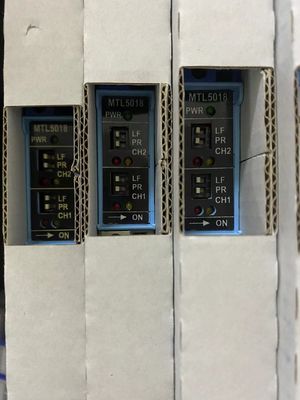

• светодиодные индикаторы
Зеленый: показатель мощности
Желтый: два: состояние каждого канала (о том, когда выходы заряжены энергией)
Красный: два: указание LFD для каждого канала (при обнаружении неисправности линии)
• Максимальное потребление тока
60mA при 20В
60 мА при 24 В
40 мА при 35 В
• Максимальное рассеивание энергии
10,4 Вт при 24 В
1.5 Вт при 35 В
• Изоляция
250В переменное или постоянное между источником питания, схемами опасных зон и выходами реле
• Описание безопасности (каждый канал)
10.5V, 800Ω, 14mA, Um= 250V rms или dc
