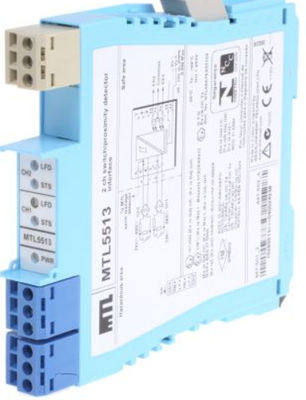

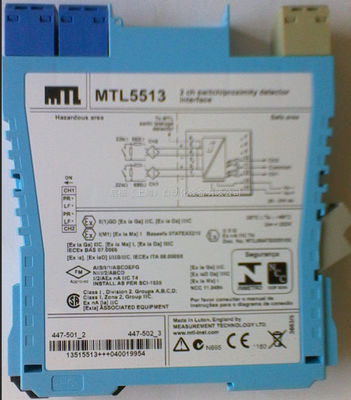

MTL5513 MTL Инструменты переключатель детектор близости интерфейс безопасность барьер максимум 10,5 В

MTL5513 Интерфейс инструментального переключателя/детектора близости MTL

MTL5513 позволяет управлять двумя выходами твердого состояния в безопасной зоне двумя выключателями или детекторами близости, расположенными в опасной зоне.Выходные транзисторы Ch1/Ch2 имеют общий терминал и могут переключать сигналы +ve или -ve полярностиНезависимое изменение фазы вывода и обнаружение неисправностей линии включены через переключатели для каждого вывода.

Спецификация
См. также общую спецификацию

• Количество каналов
Два.
• Расположение переключателей
Зона 0, IIC, T6 опасная зона
Дивизия 1, группа А, опасное место
• Расположение детекторов близости
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Входы из опасных зон
Входы, соответствующие стандартам BS EN6094756:2001 для детекторов близости (NAMUR)
• напряжение, применяемое к датчику
7-9В постоянного тока от 1kΩ ±10%
• характеристики входа/выхода
Нормальная фаза
Выходы закрыты, если вход > 2.1mA (< 2kΩ в входной цепи)
Выходы открыты, если вход < 1,2mA (> 10kΩ в входной цепи)
Гистерез: 200μA (650Ω) номинальный
• Определение неисправностей линии (LFD) (при выборе)
Пользователь может выбрать каждый канал через переключатели на стороне устройства.
Открытая сигнализация в случае < 50 мкА
Открытая сигнализация отключена, если в > 250 мкА
Сигнализация короткого замыкания включена, если Rin < 100Ω
Сигнализация короткого замыкания отключена, если Rin > 360Ω
Примечание: Резисторы должны быть установлены при использовании устройства LFD с контактным входом.
500Ω до 1kΩ в серии с переключателем
20kΩ до 25kΩ параллельно переключателю
• Переход фазы
Независимый для каждого канала, выбираемый пользователем
• Выходы из безопасной зоны
Плавучие твердотельные выходы, совместимые с логическими схемами
Рабочая частота: dc до 500 Hz
Максимальное напряжение в состоянии отключения: ± 35 В
Максимальный ток утечки в состоянии отключения: ± 50μA
Максимальное сопротивление в режиме включения: 25Ω
Максимальный ток в режиме включения: ± 50mA
• светодиодные индикаторы
Зеленый: показатель мощности
Желтый: два: статус канала, включен, когда выход активен
Красный: два: указание LFD, когда обнаружен сбой линии
• Максимальное потребление тока
30 мА при 24 В
• Рассеивание энергии внутри блока
00,65 Вт, типично при 24 В, с нагрузкой 10 мА
0.78 Вт максимум при нагрузке 50 мА
• Описание безопасности (каждый канал)
У_o= 10,5 В I_o=14mA P_o= 37 мВт U_m= 253В rms или dc
