MTL5532 Импульсный изолятор MTL Приборы 4/20mA Выходный ток

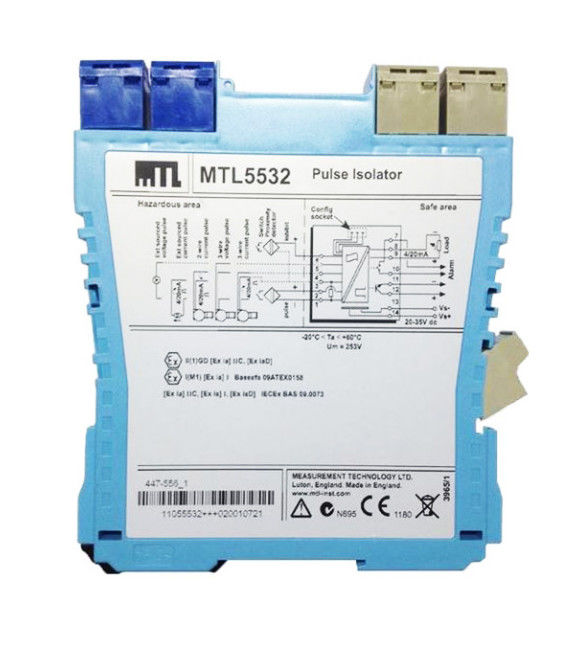

MTL5532 Изолятор импульсов приборов MTL

MTLx532 изолирует импульсы от переключателя, детектора близости, тока
импульсный передатчик или импульсный передатчик напряжения, расположенный в опасном
Он идеально подходит для применения с высокими частотами пульса и быстрыми
время отклика, повторяя импульсы в безопасной зоне.
Выход пропорциональный частоте также предоставляется вместе с реле
Выход, который может быть настроен, чтобы действовать как сигнализация.
выполняется с помощью персонального компьютера.

Спецификация
См. также общую спецификацию

• Количество каналов
Один, полностью плавающий.
• Тип датчика
Выключатель или детектор близости (NAMUR/BS EN 6094756:2001)
.2 ̊ или 3 ̊ проволочный передатчик напряжения или импульса
• Расположение переключателя
Зона 0, IIC, T6 опасная зона
Дивизия 1, группа А, опасное место
• Расположение детектора или передатчика близости
Зона 0, IIC, T4T6, если соответствующая сертификация
Див.1, группа А, опасное местоположение
• Вводные данные
Ввод переключателя:
Выход включен, если переключатель закрыт
Вход детектора близости:
Возбуждение: от 7,0 до 9,0 Вт постоянного тока от 1 кОм номинального
Выход включен, если вход > 2,1 mA* (< 2kΩ)
Выходной отключен, если вход < 1,2mA* (> 10kΩ)
Гистерез переключения: номинальный 0,2 mA (650Ω)
*НАМУР и BS EN 6094756:2001 стандарты
Входный ток импульса:
Питание передатчиком: 16,5 В постоянного тока при 20 мА
Ток короткого замыкания: 24mA
Выход: В > 9,0mA = Включен, В < 7,0mA = Выключен
Гистерез переключения: 0,5 мА
Входный импульс напряжения
Импеданс ввода: > 10kΩ
Напряжение в точке переключения (Vsp): 3, 6 или 12 В номинальное
(Пользователь может быть выбран через переключатели на стороне модуля)
Выход: Vin > Vsp = ON, Vin < Vsp = OFF
Гистерез переключения: 100mV + (0,1 x Vsp) типично
• Выход импульсов из безопасной зоны
Максимальная задержка: 10 мкм
Максимальное отключенное напряжение: 35 В
Максимальный отключенный ток утечки: 10μA
Максимальное сопротивление на ∆состоянии: 25Ω
Максимальный действующий ток: 50mA
Выход отключен при отказе от подачи
Примечание: сигнал LFD защищен диодом Зенера от индуктивных нагрузок
• Выходный ток безопасной зоны
Задержка захвата ввода: 2 периода сигнала (5 мс мин.)
Диапазон сигнала: от 4 до 20 мА
Под/выше диапазона: от 0 до 22mA
Сопротивление нагрузке: от 0 до 450Ω @20mA
Выходное сопротивление: >1MΩ
Риппл: < 50μA от пика до пика
Точность: лучше 20 мкА при 20 °C
Тепловой дрейф: < 1μA/°C
Время возникновения (10% - 90%, после смены шага): 60 мс.
• Выход сигнализации
Реле включено в режиме тревоги, 0,5 А @ 35 Вдц максимум.
• Ширина импульса
Высота: 10μs min
Низкий уровень: 10μs min
• Диапазон частот
0 ¢ 50 кГц - режим выхода импульса
0 10KHz - для аналоговых выходов
• светодиодные индикаторы
Зеленый: показатель мощности
Желтый: включен, когда выходной контур включен
Красный: мигает при сбое или ошибке линии
• Потребность в энергии
65 mA при 24 В постоянном
70 mA при 20 В постоянном
55mA при 35 В постоянном
• Рассеивание энергии внутри блока
1Максимально 35 Вт при 24 В
1Максимально 75 Вт при 35 В
• Описание безопасности (Um = 253V rms или dc)
Терминалы 2 - 1 и 6 - 1
У_o= 10,5 В I_o=14mA P_o=37 мВт
Терминалы 4 - 3 и 1
У_o=28В I_o=93mA P_o= 651 мВт
Терминалы от 3 до 1
Аппараты, не хранящие энергию ≤1,5 В, ≤0,1 А и ≤25 мВт; могут быть
подключенный без дополнительной сертификации в любую цирку IS с напряжением открытой цепи < 28 В
Терминалы 5 - 4 и 1
V_{максимум}≤ 28В, I_{максимум}≤ 94mA, P_{максимум}≤ 0,66 Вт
• Конфигуратор
Персональный компьютер с программным обеспечением MTL PCS45 с серийным интерфейсом PCL45USB.
