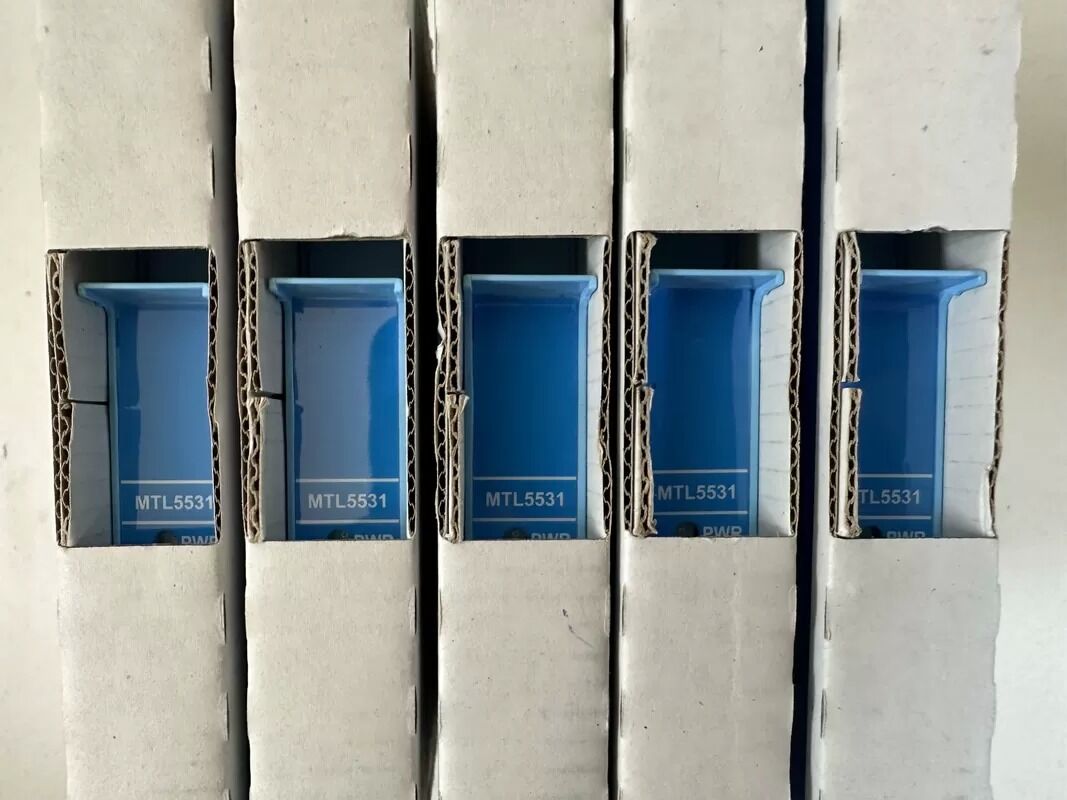

MTL5531 Искробезопасный изолятор преобразователя вибрации
Описание:
Производитель:МТЛ
Продукт Но. : MTL5531
https://www.achievers-automation.comБольше продуктов
Надежный поставщик промышленных компонентов для предприятий
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и поставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.

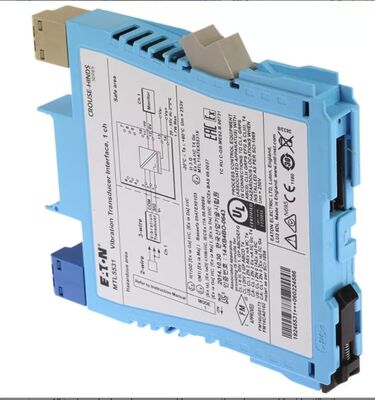

МТЛ МТЛ5531представляет собой компактный одноканальный гальванически изолированный изолятор вибросигнала серии MTL5500 производства Eaton MTL Instruments. Он обеспечивает сопряжение 2-проводных токовых датчиков вибрации и 3-проводных вихретоковых датчиков/акселерометров, установленных во взрывоопасных зонах, воспроизводя сигналы вибрации с ПЛК безопасной стороны и системами контроля состояния машин.
Это устройство обеспечивает полную 3-портовую гальваническую развязку между цепью опасного датчика, безопасным выходом мониторинга и источником питания 24 В постоянного тока для устранения помех контура заземления и переходных перекрестных связей. Он поддерживает переключаемое пользователем возбуждение 3,3 мА для 2-проводных датчиков вибрации, широкую полосу сигнала 47 кГц для высокочастотных вибрационных сигнатур оборудования и сертифицирован для опасных зон Зоны 0 / Класса I Раздела 1. По оценкам IEC 61508, MTL5531 достигает уровня SIL 2 для симплексных систем безопасности и подходит для мониторинга критического вращающегося оборудования на нефтегазовых, нефтехимических и энергетических предприятиях. Тонкий корпус на DIN-рейку толщиной 16 мм обеспечивает максимальную плотность размещения в многоточечных стойках для мониторинга вибрации.
Деталь:
| Параметр Элемент |
Официальное значение MTL5531 в паспорте |
| Полный код модели |
МТЛ5531 |
| Бренд и производитель |
MTL Instruments (Eaton Crouse-Hinds) |
| Конфигурация канала |
Одноканальный интерфейс датчика вибрации |
| Поддерживаемые датчики опасной стороны |
2-х проводные датчики вибрации тока; 3-проводные вихретоковые датчики/акселерометры |
| Ток возбуждения 2-проводного преобразователя |
Номинальный ток 3,3 мА, выбирается аппаратным переключателем |
| Опасное входное сопротивление |
10 кОм (сигнальные клеммы 2 и 3) |
| Допустимый диапазон напряжения входного сигнала |
От -20 В минимум до -0,5 В максимум |
| Точность передачи постоянного тока (+20 °C) |
< ±50 мВ |
| Точность передачи переменного тока |
0–1 кГц: ±1%
1–10 кГц: -5% ~ +1%
10–20 кГц: -10% ~ +1% |
| Полоса пропускания сигнала (типично -3 дБ) |
47 кГц |
| Максимальная фазовая задержка |
<14 мкс |
| Температурный коэффициент |
±50 ppm/°C (10–65 °C)
±100 частей на миллион/°C (-20–10 °C) |
| Варианты вывода на безопасную сторону |
Выход напряжения LU / выход активного тока Li |
| Максимальное выходное сопротивление нагрузки (ток) |
350 Ом |
| Рабочий диапазон напряжения питания |
20 В пост. тока ~ 35 В пост. тока, номинал 24 В пост. |
| Максимальный потребляемый ток (нагрузка 24 В, 10 мА) |
65 мА |
| Максимальная внутренняя рассеиваемая мощность |
1,33 Вт |
| Класс гальванической изоляции |
3-портовый, полная изоляция, изолирующий барьер 253 В, среднеквадратичное значение |
| Категория спецификации |
Подробные технические данные |
| Стандарт крепления |
EN 60715 Стандартная DIN-рейка 35 мм |
| Внешние размеры модуля (Ш × В × Г) |
Тонкий компактный корпус 16 × 121 × 108 мм |
| Вес нетто одной единицы |
110 г (0,11 кг) |
| Материал корпуса |
Огнестойкий желтый термопластичный полимер. |
| Тип завершения |
Клеммы с винтовыми зажимами для экранированных измерительных кабелей |
| Индикатор питания |
Зеленый светодиодный индикатор рабочего состояния питания |
| Непрерывная рабочая температура окружающей среды |
-20 °С ~ +60 °С |
| Диапазон температур хранения |
-40 °С ~ +80 °С |
| Сертификаты искробезопасности |
ATEX Ex ia IIC T4–T6, IECEx, FM Класс I, Раздел 1 / Раздел 2 |
| Совместимость с опасными зонами |
Зона 0, Зона 1, Зона 2; Газовые группы A–D |
| Параметры искробезопасного объекта |
Ui = 30 В, Ii = 200 мА, Pi = 1,33 Вт, внутренняя емкость незначительна. |
| Рейтинг функциональной безопасности |
Оценено IEC 61508, соответствует SIL 2 (симплексная архитектура, HFT=0) |
| Стандарты промышленного соответствия |
EN 61010-1, EN 61326-1 промышленная ЭМС, соответствие RoHS |
| Характеристики устойчивости к ЭМС |
Критерий Непрерывная работа в условиях промышленных электромагнитных помех. |
Бренд
MTL (Measurement Technology Limited) — британская компания, специализирующаяся на промышленной автоматизации, безопасности и взрывобезопасных технологиях. Она была основана в 1955 году, ее штаб-квартира находится в Манчестере. В настоящее время MTL является брендом корпорации Eaton и входит в портфель продуктов Eaton CrouseHinds, специализирующийся на предоставлении решений искробезопасности для опасных промышленных сред.
Как ведущая в мире компания по управлению электроэнергией, Eaton еще больше укрепляет свою конкурентоспособность в области управления промышленными процессами, взрывозащищенного оборудования и сетей безопасности путем приобретения и интеграции технологий и продуктовых линеек MTL. Линейка продуктов MTL (например, защитные ворота, изолирующие вентили, устройства защиты от перенапряжения и т. д.) теперь стала ключевым компонентом в области промышленной автоматизации Eaton.
Введение компании:
Автоматизация достиженийLimited имеет более чем 10-летний опыт работы на рынке промышленной автоматизации, специализируясь на перепродаже запечатанных в заводских условиях датчиков, датчиков, РСУ, изоляционных барьеров, HMI, ПЛК, адаптеров, разъемов Profibus и кабелей таких брендов, как BENTLY NEVADA,Э+Ч,МТЛ, АБ, Пепперл+Фукс,ЁКОГАВА,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM и т. д. Если у вас есть какие-либо запросы, пожалуйста, не стесняйтесь обращаться к нам.
Ниже приведены ТОП-БРЕНДЫ, с которыми мы работаем за последние 14 лет:
Часто задаваемые вопросы достижений
Вопрос: Являются ли продукты подлинными OEM-блоками?
О: Эти изделия были сертифицированы компанией Achievers Automation Limited как подлинные OEM-модули, полученные через OEM-производители или по независимым сторонним каналам.
В: Как вы организуете доставку?
О: мы можем организовать доставку по вашему запросу. Мы сотрудничаем с экспедитором, который может организовать доставку через FedEx, DHL, TNT по хорошей цене.
Вопрос: Какова гарантия на товар?
О: гарантия на один год.
