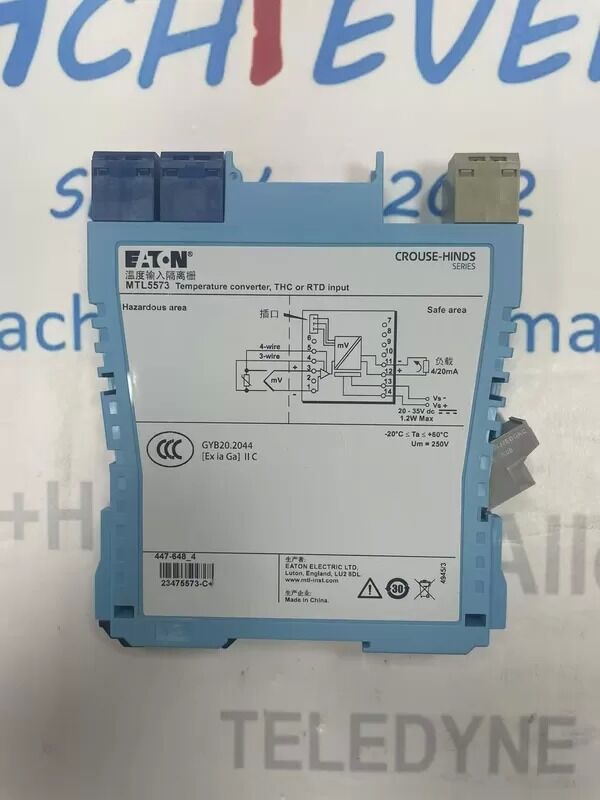

MTL5573 Искробезопасный изолирующий преобразователь температуры
Описание:
Производитель:МТЛ
Продукт Но. : MTL5573
https://www.achievers-automation.comБольше продуктов
Надежный поставщик промышленных компонентов для предприятий
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и поставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.
МТЛ МТЛ5573представляет собой компактный одноканальный гальванически изолированный преобразователь температуры, принадлежащий к серии искробезопасных разъединителей MTL5500 производства компании Eaton MTL Instruments. Он преобразует низкоуровневые сигналы температуры от датчиков RTD или термопар (THC), установленных во взрывоопасных зонах, в стандартные аналоговые выходы 4–20 мА для РСУ безопасной стороны, ПЛК и записывающего оборудования.Alibaba.co....
Это устройство обеспечивает полную 3-портовую гальваническую развязку между опасной стороной датчика, безопасной стороной управления и источником питания, устраняя помехи контура заземления и переходные перекрестные связи. Он поддерживает программно-конфигурируемую линеаризацию, диапазон датчиков, диагностику неисправностей и компенсацию холодного спая (CJC) для входов термопар. Узкий форм-фактор DIN-рейки шириной 16 мм обеспечивает высокую плотность установки в шкафу и сертифицирован по искробезопасности для опасных зон Зоны 0 / Класса I Раздела 1 на нефтегазовых, химических и фармацевтических заводах. Встроенный датчик обнаружения неисправности выдает настраиваемые сигналы увеличения/уменьшения шкалы NAMUR NE43 за пределами допустимого диапазона для логических систем сигнализации.
Деталь:
| Параметр Элемент |
Официальное значение в паспорте MTL5573 |
| Полный код модели |
МТЛ5573 |
| Бренд |
MTL Instruments (Eaton Crouse-Hinds) |
| Количество каналов |
1 одиночный канал |
| Поддерживаемые входы для опасной стороны |
Все типы термопар (J,K,T,E,R,S,B,N,XK); 2/3/4-проводной RTD (Pt100/Pt500/Pt1000, Cu/Ni); сигналы низкого уровня мВ |
| Номинальный ток возбуждения RTD |
200 мкА |
| Максимальное сопротивление провода термопары |
600 Ом |
| Компенсация холодного спая (CJC) |
Программно выбираемое ВКЛ/ВЫКЛ; Ошибка CJC ≤ 1,0 °C |
| Стандартный выходной сигнал |
4–20 мА, максимальное сопротивление нагрузки 600 Ом |
| Стандарт за пределами допустимого диапазона |
Настраиваемая характеристика неисправности MTL или NAMUR NE43 |
| Точность калибровки (+20 °C) |
THC/мВ: входное значение ±15 мкВ или ±0,05% (в зависимости от того, что больше)
ТПС: ±80 мОм
Выход: ±11 мкА |
| Производительность отклонения |
Подавление синфазного сигнала: 120 дБ (240 В, 50/60 Гц)
Подавление последовательного режима: 40 дБ (50/60 Гц) |
| Вход питания |
Номинальное напряжение 24 В постоянного тока (рабочий диапазон 20–35 В постоянного тока) |
| Максимальное потребление тока |
50 мА при 24 В постоянного тока (выход 20 мА) |
| Максимальная рассеиваемая мощность |
1,2 Вт при 24 В постоянного тока |
| Рейтинг изоляционного барьера |
3-портовая полная гальваническая развязка; Um = 253 В среднеквадратичного значения/постоянный ток |
| Категория спецификации |
Подробные технические данные |
| Стандарт крепления |
DIN-рейка стандарта EN 60715, 35 мм |
| Размеры модуля (Ш × В × Г) |
Тонкий компактный корпус 16 × 99 × 110 мм |
| Вес нетто единицы |
115 г |
| Материал корпуса |
Огнестойкий желтый термопластик. |
| Тип терминала |
Клеммы с винтовыми зажимами для подключения полевых приборов |
| Рабочая температура окружающей среды |
-20 °С ~ +60 °С |
| Диапазон температур хранения |
-40 °С ~ +80 °С |
| Сертификаты искробезопасности |
ATEX Ex ia IIC T4, IECEx, FM Класс I Раздел 1 / Раздел 2 |
| Совместимость с опасными зонами |
Зона 0, Зона 1, Зона 2; Группы AD |
| Параметры искробезопасности |
Ui = 30 В, Ii = 200 мА, Pi = 1,2 Вт, Ci пренебрежимо мало. |
| Диагностический индикатор |
Желтый светодиодный сигнал тревоги при поломке датчика/обрыве цепи |
| Метод конфигурации |
Программное обеспечение для ПК через специальный разъем для конфигурации |
| Стандарты промышленного соответствия |
EN 61010-1, EN 61326-1 ЭМС, соответствие RoHS |
Бренд
MTL (Measurement Technology Limited) — британская компания, специализирующаяся на промышленной автоматизации, безопасности и взрывобезопасных технологиях. Она была основана в 1955 году, ее штаб-квартира находится в Манчестере. В настоящее время MTL является брендом корпорации Eaton и входит в портфель продуктов Eaton CrouseHinds, специализирующийся на предоставлении решений искробезопасности для опасных промышленных сред.
Как ведущая в мире компания по управлению электроэнергией, Eaton еще больше укрепляет свою конкурентоспособность в области управления промышленными процессами, взрывозащищенного оборудования и сетей безопасности путем приобретения и интеграции технологий и продуктовых линеек MTL. Линейка продуктов MTL (например, защитные ворота, изолирующие вентили, устройства защиты от перенапряжения и т. д.) теперь стала ключевым компонентом в области промышленной автоматизации Eaton.
