MTL5511 MTL Instruments Switch Proximity Detector Интерфейс 10 мс Максимальное

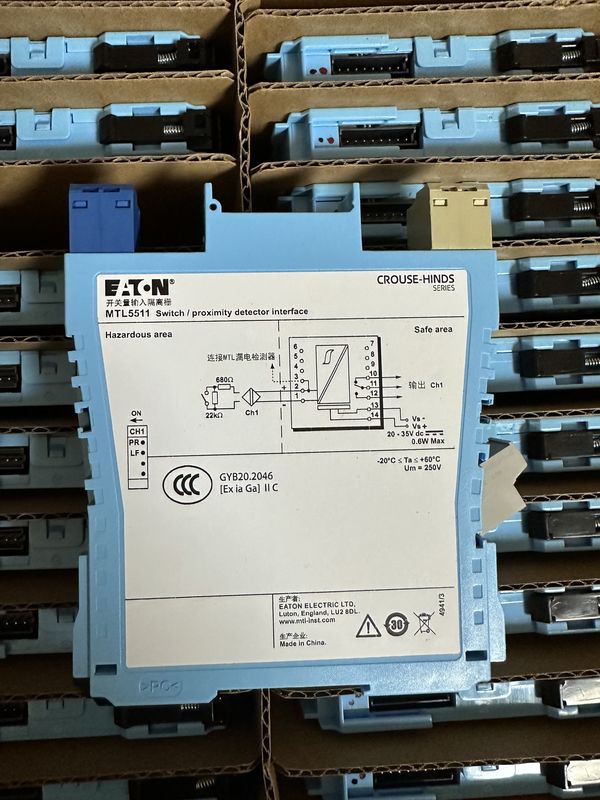

MTL5511 Интерфейс инструментального переключателя/детектора близости MTL

MTL5511 позволяет управлять нагрузкой безопасной зоны переключателем или детектором близости, расположенным в опасной зоне.
или условий короткого замыкания в полевой проводке обнаруживаются устройством обнаружения неисправностей линии (LFD) и также указываются на верхней части модуля.Фазовое изменение для канала выбирается переключателем на стороне модуля, а выход обеспечивается контактами переменного реле.

Спецификация
См. также общую спецификацию

• Количество каналов
Один.
• Расположение переключателей
Зона 0, IIC, T6 опасная зона
Дивизия 1, группа А, опасное место
• Расположение детектора близости
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Входы из опасных зон
Входы, соответствующие стандартам BS EN6094756:2001 для детекторов близости (NAMUR)
• напряжение, применяемое к датчику
7-9В постоянного тока от 1kΩ ±10%
• характеристики входа/выхода
Нормальная фаза
Выходы закрыты, если вход > 2.1mA (< 2kΩ в входной цепи)
Выходы открыты, если вход < 1,2mA (> 10kΩ в входной цепи)
Гистерез: 200μA (650Ω) номинальный
• Определение неисправностей линии (LFD) (при выборе)
Выбор пользователя через переключатели на стороне устройства. Неисправность линии указывается светодиодом. Выходное реле канала отключается, если
обнаружена ошибка входной линии.
Открытая сигнализация в случае < 50 мкА
Открытая сигнализация отключена, если в > 250 мкА
Сигнализация короткого замыкания включена, если Rin < 100Ω
Сигнализация короткого замыкания отключена, если Rin > 360Ω
Примечание: Резисторы должны быть установлены при использовании устройства LFD с контактным входом.
500Ω до 1kΩ в серии с переключателем
20kΩ до 25kΩ параллельно переключателю
• Выход из безопасной зоны
Однопольное реле с контактными переключателями
Примечание: реактивные нагрузки должны быть адекватно подавлены.
• Характеристики реле
Время ответа: максимум 10 мс
Контактная номинация ((Безопасная зона): 50В AC, 2A, cosØ >0.7,
40В постоянное, 2А, сопротивляющая нагрузка
Контактная мощность ((зона 2): 35В, 2А, 100ВА

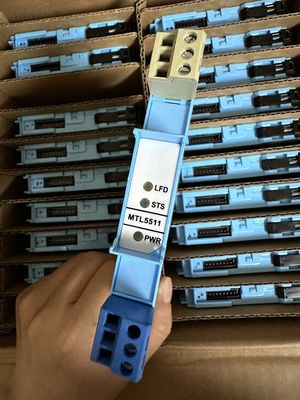

• светодиодные индикаторы
Зеленый: показатель мощности
Желтый: состояние канала, включенное при включении выхода
Красный: указание LFD, когда обнаружена неисправность линии
• Максимальное потребление тока
25mA при 24 В
• Рассеивание энергии внутри блока
00,6 Вт при 24 В
• Описание безопасности (каждый канал)
У_o= 10,5 В I_o=14mA P_o= 37 мВт U_m= 253В rms или dc
