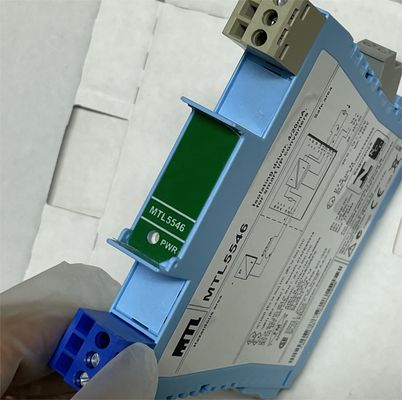

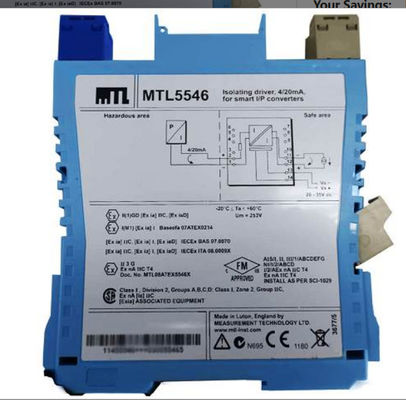

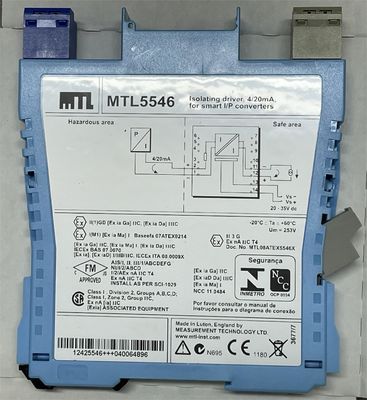

MTL5546 MTL Изоляционный драйвер для позиционирующих клапанов HART® мощностью 4 20mA с обнаружением ошибок линии

MTL5546 Инструменты MTL для изоляции водителя

MTL5546 принимает плавающий сигнал 4/20mA из безопасной зоны
контроллер для привода преобразователя тока/давления (или любого другого нагрузки)
Для интеллектуальных позиционирующих клапанов модуль
также позволяет двунаправленную передачу цифровой связи
сигналы, чтобы устройство могло быть допрошено либо оператором,
Процессные контроллеры с
Устройство обратного отсчёта может обнаруживать открытые или короткие цепи в полевой проводке:
если они возникают, то поток, принимаемый в терминалы, падает до предустановленного
уровень.

Спецификация
См. также общую спецификацию
• Количество каналов
Один.
• Расположение преобразователя В/В
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Рабочий диапазон
от 4 до 20 мА
• Ширина полосы передачи цифрового сигнала
от 500 Гц до 10 кГц
• Максимальное сопротивление грузу
800Ω (16В при 20mA)
• Минимальное сопротивление нагрузке
90Ω (обнаружение короткого замыкания при < 50Ω)
• Выходное сопротивление
> 1 МΩ
• Способность под/выше диапазона
Под диапазоном = 1mA
Поверх диапазона = 24mA (нагрузка ≤ 520Ω)
• Входно-выходное колебание
< 40μA от пика до пика
• Точность передачи при 20°C
Лучше 20 мкА
• Дрейф температуры
< 1,0μA/°C
• Характеристики входных данных
< 6,0В при неповрежденной проводке поля
< 0,9mA с открытой или короткозвуковой проводкой поля
• Время отклика
Определяется в пределах 200 мкА от конечной величины в пределах 100 мс
• Поддержка коммуникаций
HART®
• светодиодный индикатор
Зеленый: показатель мощности
• Максимальное потребление тока (при сигнале 20mA при нагрузке 250Ω)
35mA при 24 В постоянном
• Рассеивание энергии внутри блока (при сигнале 20mA на 250Ω нагрузки)
00,8 Вт при 24 В
• Описание безопасности
V_o=28В I_o=93mA P_o= 651 мВт_m= 253В rms или dc

Сопутствующие модели:
