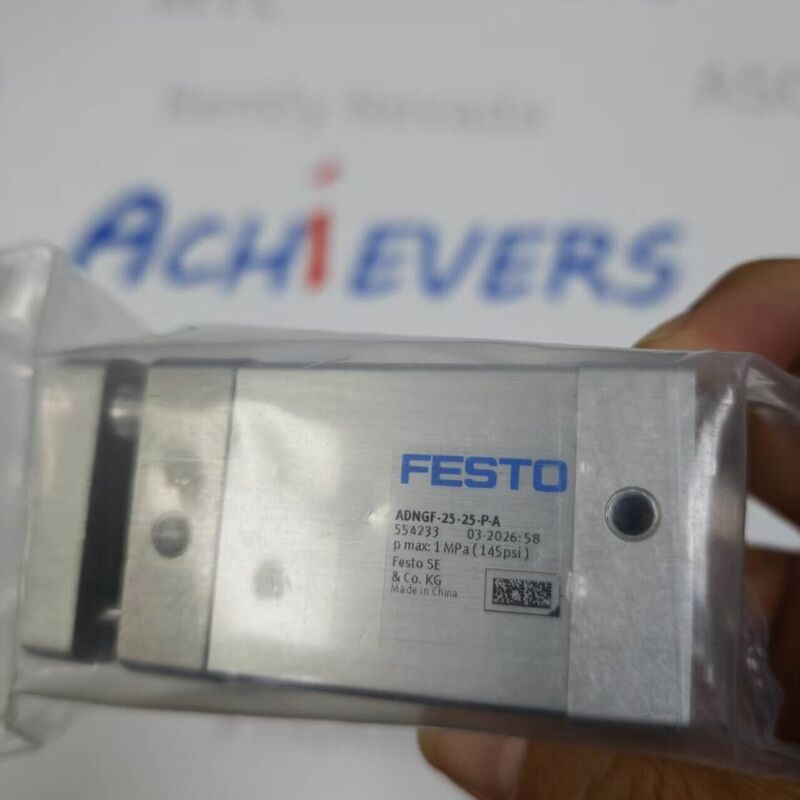

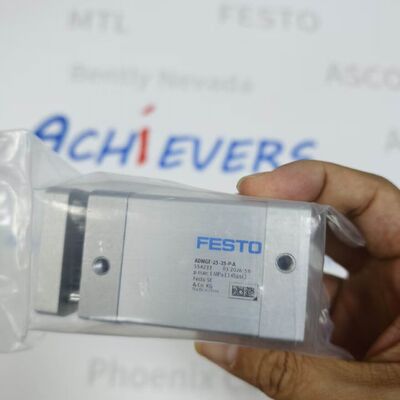

Компактный цилиндр Festo ADNGF-25-25-PA
Описание:
Производитель: Фесто
Номер продукта: ADNGF-25-25-PA
https://www.achievers-automation.comБольше продуктов
Надежный поставщик промышленных компонентов для предприятий
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и поставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.
Модель ADNGF-25-25-PA с суффиксом модели P и A оснащена двусторонними эластичными амортизирующими кольцами для бесшумной буферизации в конечных положениях и заранее зарезервированными слотами для магнитных датчиков положения. Благодаря ультратонкому корпусу из анодированного алюминия, пневматическим портам M5 и универсальным многоугольным монтажным отверстиям цилиндр работает с фильтрованным сжатым воздухом в обычных условиях промышленной автоматизации. Он широко применяется для зажима, толкания, подъема и позиционирования на упаковочных линиях, сборочных машинах, погрузочно-разгрузочном оборудовании и приспособлениях для электронной обработки.
Деталь:
| Спецификация Пункт |
Технические параметры |
Стандартное и функциональное примечание |
| Полный код модели |
АДНГФ-25-25-ПА |
Цилиндр с направляющими серии FESTO ADNGF Артикул |
| Официальный номер детали FESTO. |
554233 |
Уникальный идентификатор заводского компонента |
| Бренд Производитель |
ФЕСТО |
Мировой бренд промышленной пневматической автоматизации |
| Тип операции |
Двойное действие |
Выдвижение и втягивание с помощью сжатого воздуха |
| Диаметр отверстия поршня |
25 мм |
Стандартная спецификация размера ISO 21287 |
| Номинальная длина хода |
25 мм |
Фиксированный диапазон перемещения за один ход |
| Тип концевой амортизации |
Эластичные амортизирующие кольца на обоих концах (суффикс P) |
Не требуется регулировка подачи воздуха, низкий уровень ударного шума. |
| Поддержка определения позиции |
Встроенные слоты для магнитных датчиков приближения (суффикс А) |
Обратная связь по сигналу ограничения хода в реальном времени |
| Диапазон рабочего давления |
1 бар ~ 10 бар (0,1 МПа ~ 1 МПа) |
Стандартная промышленная система сжатого воздуха |
| Теоретическое усилие (6 бар / 0,6 МПа) |
295 Н |
Расширение выходной силы вперед |
| Теоретическая сила тяги (6 бар / 0,6 МПа) |
247 Н |
Втягивание обратного выхода силы |
| Максимальная энергия удара в конечном положении |
0,3 Дж |
Эластичная подушка поглощает нагрузку |
| Размер резьбы пневматического порта |
М5 |
Компактный миниатюрный интерфейс подключения воздуха |
| Операционная среда |
Сжатый воздух ISO 8573-1:2010 [7:4:4] |
Сухой фильтрованный воздух; смазка опционально |
| Перемещение внутренней массы |
99 г |
Вес подвижного узла поршень + шток + вилка |
| Спецификация Пункт |
Технические параметры |
Установка и экологические замечания |
| Полный вес нетто устройства |
279 г |
Легкая конструкция из алюминиевого сплава |
| Антиторсионная структура |
Двойные параллельные направляющие + соединительная траверса |
Самонаправляющийся, без внешних направляющих |
| Допустимое положение установки |
Любая ориентация |
Поддерживается горизонтальная, вертикальная и наклонная установка. |
| Рабочая температура окружающей среды |
-20 °С ~ +80 °С |
Полная производительность без снижения номинального давления |
| Диапазон температур хранения |
-40 °С ~ +90 °С |
Допуск температуры склада и транзита |
| Класс коррозионной стойкости (CRC) |
КПР 2 |
Заводская среда с умеренной влажностью и пылью |
| Соответствие LABS/PWIS |
ВДМА24364-Б1/Б2-Л |
Безмасляное уплотнение для линий по производству пищевых продуктов и красок |
| Материал основного ствола |
Гладкий твердоанодированный алюминиевый сплав |
Низкое трение, противоизносная поверхность. |
| Материал поршневого и направляющего стержней |
Высоколегированная нержавеющая сталь |
Антикоррозионная защита, высокая линейная точность |
| Материал уплотнения |
Эластомер TPE-U (PUR) |
Эластомерные уплотнения с низким коэффициентом трения и длительным сроком службы. |
| Материал торцевой крышки и фланца |
Анодированный алюминиевый сплав |
Нетоксичный металлический корпус, соответствующий требованиям RoHS. |
| Степень защиты |
IP30 |
Пыленепроницаемость для стандартных шкафов внутренней автоматики. |
| Стандарт соответствия |
ISO 21287, директива ЕС RoHS |
Глобальные механические и экологические нормы |
