Weldmuller UR20-16DI-P u-remote 16-канальный модуль удаленного ввода-вывода с цифровым вводом PNP
Описание:
Описание: Данфосс
Номер продукта: UR20-16DI-P
https://www.achievers-automation.comБольше продуктов
Weidmuller UR20-16DI-P — это тонкий 16-канальный модуль удаленного ввода-вывода с цифровым входом PNP, предназначенный для децентрализованного сбора сигналов промышленной автоматизации и принадлежащий универсальной модульной платформе ввода-вывода u-remote. Суффикс -P обозначает положительную логику переключения PNP, совместимую со стандартными бесконтактными датчиками типа 1 и типа 3 согласно EN 61131-2.

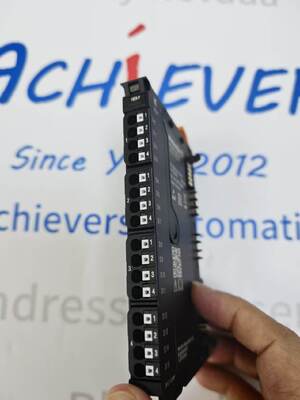

В этом сверхузком модуле шириной 11,5 мм используются вставные пружинные клеммы без отверток, что обеспечивает однопроводное подключение датчика. Встроенный аппаратный входной фильтр 3 мс подавляет электромагнитные помехи на месте и коммутирует дребезг сигналов. Гальваническая развязка 500 В постоянного тока разделяет цепи полевых датчиков и внутреннюю системную шину, чтобы избежать перекрестных помех в контуре заземления. Встроенная защита от обратной полярности предотвращает необратимые повреждения из-за перепутанной проводки 24 В постоянного тока.
Деталь:
| Параметр Элемент |
Техническая спецификация |
| Полный номер детали |
УР20-16ДИ-П |
| Производитель |
Вайдмюллер |
| Код заводского заказа |
1315200000 |
| Категория продукта |
Модуль удаленного цифрового ввода u-remote |
| Количество цифровых входов |
16 каналов |
| Переключение логики |
Положительное переключение PNP |
| Совместимый стандарт датчика |
Тип 1, Тип 3 (EN 61131-2) |
| Номинальное напряжение питания |
24 В постоянного тока (-15% ~ +20%) |
| Высокий входной порог |
> 11 В постоянного тока |
| Низкий входной порог |
< 5 В постоянного тока |
| Время аппаратного фильтра ввода |
3 мс фиксированное |
| Макс. частота переключения входного сигнала |
1 кГц |
| Режим подключения датчика |
Однопроводное соединение |
| Питание встроенного вспомогательного датчика |
Недоступно (требуется внешний источник питания 24 В постоянного тока) |
| Прочность гальванической изоляции |
500 В постоянного тока между полевой стороной и системной шиной |
| Защита от обратной полярности |
Интегрирован для силовой цепи |
| Потребление системной шины (типичное) |
8 мА |
| Потребление тока силового сегмента |
< 25 мА |
| Длина данных процесса |
2 байта (16-битное отображение цифрового входа) |
| Габаритные размеры модуля (Ш×В×Г) |
11,5 мм × 120 мм × 76 мм |
| Вес нетто |
44 г |
| Стандарт крепления |
Установка на DIN-рейку TS35 с защелкой |
| Тип клеммы проводки |
Вставная пружинная клемма |
| Поддерживаемое сечение провода |
Одножильный/многожильный провод сечением 0,14–1,5 мм² (AWG26–AWG16) |
| Спецификация Пункт |
Техническая ценность |
| Рабочая температура окружающей среды |
-20 °С ~ +60 °С |
| Температура хранения и транспортировки |
-40 °С ~ +85 °С |
| Относительная влажность |
5–95 % относительной влажности, без конденсации |
| Стандарт устойчивости к вибрации |
IEC 60068-2-6, ускорение 1g (8,4 Гц ~ 150 Гц) |
| Стандарт ударопрочности |
IEC 60068-2-27 промышленного класса |
| Степень защиты от проникновения |
IP20 (только для внутреннего использования в шкафу управления) |
| Поддерживаемые протоколы полевой шины |
PROFINET RT/IRT, EtherCAT, Modbus/TCP, EtherNet/IP, PROFIBUS DP-V1, CANopen, CC-Link IE TSN |
| Максимальная скорость передачи данных по системной шине |
48 МБит/с |
| Диагностическая функция |
Глобальная диагностика неисправностей модуля (без независимой диагностики каналов) |
| Соответствие требованиям ЭМС |
Стандарт промышленной среды EN 61000-6-2 |
| Глобальные сертификаты безопасности |
cULus, знак CE, соответствие RoHS (исключение RoHS 7a/7cI) |
| Соответствие REACH SVHC |
Содержит свинцовые вещества SVHC согласно стандартной спецификации. |
| Классификационный код ETIM |
EC001599 |
| Углеродный след (от колыбели до ворот) |
8684 кг CO₂ экв. |
| Срок службы |
Более 10 миллионов циклов замены модулей подключения/отключения |
