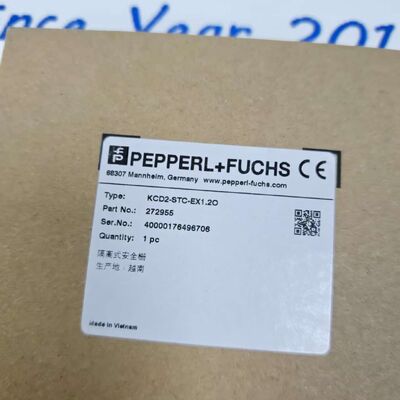

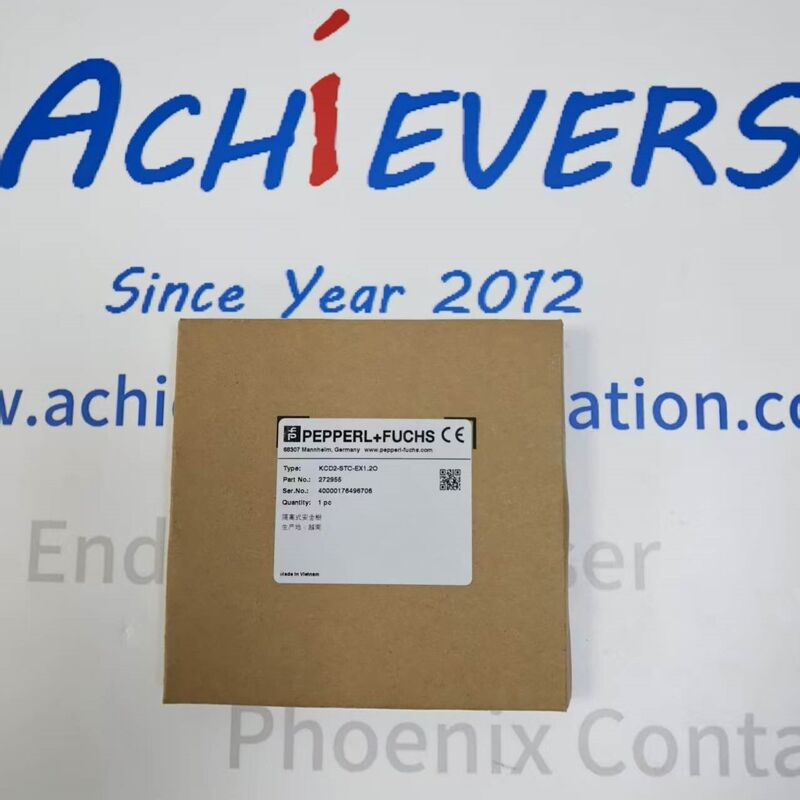

KCD2-STC-EX1 Изолирующий барьер источника питания передатчика SMART
Детали продукта:
Производитель: Пепперл + Фукс
Номер продукта: KCD2-STC-EX1,pepperl fuchs kcd2 stc ex1,kcd2 stc ex1 цена,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comБольше продуктов
Надежный поставщик промышленных компонентов для предприятий
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и поставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.
KCD2-STC-EX1 — это компактный одноканальный искробезопасный изолирующий барьер, принадлежащий к серии K-System, разработанный специально для 2-проводных датчиков SMART, используемых во взрывоопасных промышленных зонах. Этот блок KCD2-STC-EX1 обеспечивает гальваническую электрическую развязку между опасными цепями на стороне поля и цепями безопасного шкафа на стороне управления, устраняя помехи контура заземления, обеспечивая при этом стабильное питание и точную передачу аналогового сигнала 4–20 мА.
Деталь:
| Спецификация Пункт |
Технические параметры |
Стандартное и функциональное примечание |
| Полная модель SKU |
KCD2-STC-EX1 |
Номер детали стандартного барьера K-System |
| Бренд Производитель |
Пепперл+Фукс |
Мировой бренд искробезопасности и взрывозащиты |
| Количество каналов |
1 одноканальный |
Одноконтурный источник питания передатчика 4–20 мА |
| Уровень полноты безопасности (SIL) |
SIL 2, систематические возможности SC 3 |
Сертификация функциональной безопасности IEC/EN 61508 |
| Диапазон основного напряжения питания |
19 В постоянного тока ~ 30 В постоянного тока (номинальное 24 В постоянного тока) |
Поддержите шину питания шкафа или вход питания клеммной проводки |
| Максимальный рабочий ток |
≤ 45 мА при полной нагрузке 24 В постоянного тока |
Дизайн с низким энергопотреблением |
| Максимальная рассеиваемая мощность |
≤ 800 мВт |
Низкое тепловыделение для плотной установки в шкафу |
| Диапазон входного сигнала поля |
4 мА ~ 20 мА, ток ограничен 26 мА |
Встроенная защита от короткого замыкания при обратной полярности. |
| Напряжение разомкнутой цепи полевой клеммы |
22 В |
Достаточная мощность для 2-проводных передатчиков на большие расстояния |
| Выходной сигнал на стороне управления |
Варианты двойного сигнала 4–20 мА / 1–5 В постоянного тока |
Совместимость с модулями аналогового ввода ПЛК и РСУ. |
| Максимальное сопротивление боковой нагрузке управления |
300 Ом (режим выхода источника) |
Стандартное согласование нагрузки карты DCS |
| Класс гальванической изоляции |
Безопасная изоляция Пиковое напряжение 375 В (Вход ↔ Выход / Вход ↔ Питание) |
Стандарт искробезопасности IEC/EN 60079-11 |
| Порог обнаружения неисправности линии |
Триггер неисправности ≤3 мА (разомкнутая цепь), ≥22 мА (короткое замыкание) |
Диагностика неисправностей проводки в режиме реального времени |
| Время установления отклика сигнала |
≤ 50 мс |
Быстрая передача аналогового сигнала для управления технологическими процессами с обратной связью |
| Спецификация Пункт |
Технические параметры |
Установка и экологические замечания |
| Габаритные размеры (Ш × В × Г) |
12,5 мм × 114 мм × 122 мм |
Сверхузкий тонкий корпус для экономии места в шкафу |
| Вес нетто единицы |
Прибл. 100 г |
Легкий корпус из огнестойкого термопластика. |
| Стандарт крепления |
DIN-рейка 35 мм (EN 60715) |
Универсальный монтаж в промышленном шкафу |
| Степень защиты |
IP20 |
Клеммы с защитой от пальцев только внутри шкафов управления |
| Непрерывная рабочая температура |
-20 °С ~ +60 °С |
Полная номинальная производительность без снижения температуры |
| Диапазон температур хранения |
-40 °С ~ +80 °С |
Стабилен при складском хранении и транспортировке. |
| Маркировка опасных зон |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; Я (M1) [Ex ia Ma] I |
Сертифицирована зона газа, пыли и подземных горных работ |
| Сертификат взрыва |
БАЗЕЕФА 13 ATEX 0077 X |
Сертификат искробезопасности ЕС ATEX |
| Устойчивость к вибрации |
МЭК 60068-2-6, 10–150 Гц |
Адаптация к вибрационному химическому и горнодобывающему оборудованию |
| Диагностический индикатор |
Один светодиодный индикатор состояния |
Визуальная индикация состояния питания и неисправности контура |
| Стандарты соответствия |
ATEX 2014/34/EU, IECEx, UL cULus, EN 61326-1 |
Глобальные нормы защиты от промышленных взрывов |
