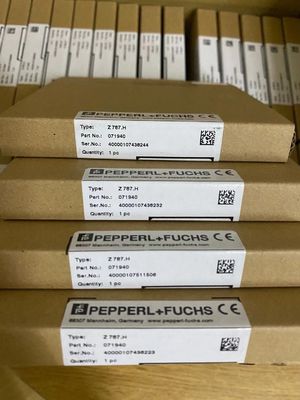

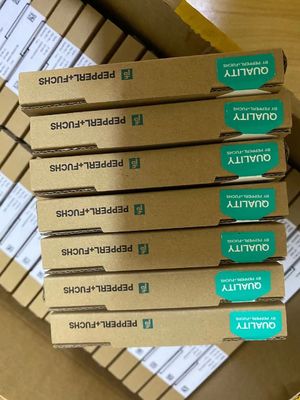

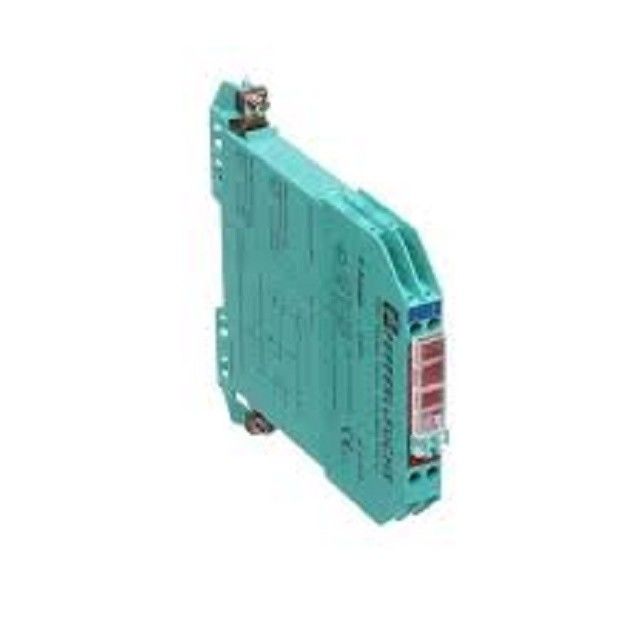

Pepperl+Fuchs Z787.H Zener Barrier 2-канальная версия высокой мощности
Подробная информация о продукте:
Производитель: Pepperl+Fuchs
No продукта. : Z787.H
Тип продукта: Барьер Зенера
Особенности:
- 2-канальный
- Версия постоянного тока, положительная полярность
- Рабочее напряжение 26,5 V при 10 μA
- Серийное сопротивление максимум 250 Ω
- Степень действия предохранителя 80 mA
- Монтируемый на рельсе DIN
- Версия высокой мощности
- с диодом обратного действия
Функция
Барьер Зенера предотвращает передачу неприемлемо высокой энергии из безопасной зоны в опасную зону.
Диоды Зенера в барьере Зенера соединены в обратном направлении.из-за сбоя в безопасной зонеЗапрет Зенера имеет положительную полярность, т.е. аноды диодов Зенера заземлены.
Эта версия высокой мощности имеет меньшее серийное сопротивление и поэтому обеспечивает более высокое напряжение полевого устройства.
Барьер Зенера предназначен для оценки сигналов из опасной зоны.Поэтому текущее предположение для расчетов внутренней безопасности равняется нулю..
В зависимости от применения для последовательного или параллельного соединения применяются повышенные или уменьшенные параметры внутренней безопасности.Примеры применения могут быть найдены в описании системы Зенерских барьеров.
Технические данные
1Общие характеристики
Тип: Версия постоянного тока, положительная полярность
2Электрические характеристики
Номинальное сопротивление: 240 Ом
Серийное сопротивление: максимум 250 Ω
Ограничение на предохранитель: 80 мА
3Соединение с опасной зоной
Подключение: терминалы 1, 2; 3, 4
4Соединение с безопасной зоной.
Подключение: терминалы 5, 6, 7, 8
Рабочее напряжение
Цепь питания: максимум 27 В
Кружка измерений: максимум 26,5 В при 10 μA
5. Соответствие
Степень защиты: IEC 60529
6. Окружающие условия
Температура окружающей среды -20... 60 °C (-4... 140 °F)
Температура хранения: -25... 70 °C (-13... 158 °F)
Относительная влажность: максимум 75%, без конденсации
7Механические характеристики
Степень защиты: IP20
Подключение: винтовые терминалы
Поперечное сечение ядра: максимум 2 х 2,5... мм2
Масса: примерно 150 г
Размеры: 12.5 x 115 x 116 мм (0,5 x 4,5 x 4,6 дюйма) (W x H x D)
Высота: 115 мм
Ширина: 12.5 мм
Глубина: 116 мм
Тип конструкции: модульное корпус терминала, см. описание системы
Установка: на 35 мм монтажной рельсе DIN согласно EN 60715:2001
