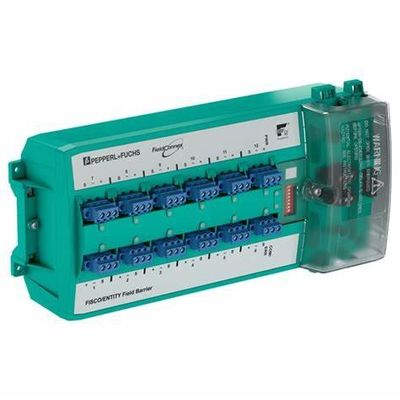

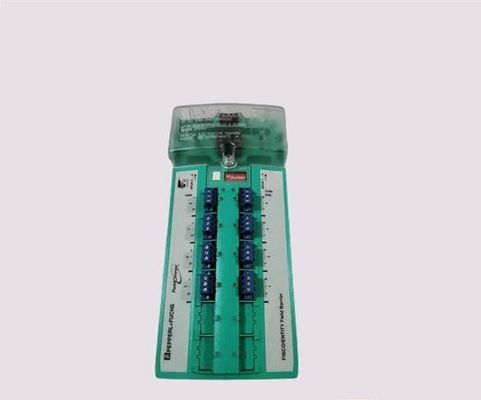

| Общие спецификации |
| Конструкция / Монтаж |
Установка шкафов |
| Установка в опасной зоне |
Зона 1 / Дивизия 2 |
| Подключение полевой шины |
| Рассеивание энергии |
См. таблицу 1 |
| Главный кабель |
|
| |
Номинальное напряжение |
16... 32 В ток,
минимум 15 В в случае выгорания |
| |
Номинальный ток |
от ствола В до ствола В max. 2 A см. таблицу 1 |
| |
Опция заземления кабельного щита |
Пропускная способность через 5,7 nF
Прямая |
| |
Падение напряжения |
от ствола В до ствола В максимум 100 мВ. |
| |
Количество соединителей |
максимум 3 на сегмент |
| |
Защита от обратной полярности |
Встроенный |
| Выходы |
|
| |
Количество выходов |
8, 10 или 12 |
| |
Количество устройств на выход |
1 |
| |
Длина кабеля |
120 м |
| |
Номинальное напряжение |
10... 14 В |
| |
Номинальный ток |
максимум 43 мА на одном шпоре,
максимум 320 мА общего тока на всех шпорах |
| |
Ток короткого замыкания |
53 мА, 1 мА в запасном состоянии |
| |
Опция заземления кабельного щита |
Пропускная способность через 4,4 nF |
| Защита от перенапряжений |
Защита от перенапряжения багажника при напряжении, превышающем 39 В, максимум 41 В |
| Диагностические и защитные функции |
| Изоляция ошибок |
Ограничение тока короткого замыкания на шпорах
Защита от отскоков на шпорах
Ингибирование сигнала на шпорах |
| Диагностика физического слоя |
Уровень сигнала на шпорах
Сигнальный трепет на шпорах
Уровень шума на шпорах |
| Показатели/средства работы |
| Переключатель |
S1 Включен: диагностические сигналы включены
S2 Включен: диагностические предупреждения активированы
S3-S8: не используется |
| ПВР с светодиодным приводом |
зеленый: напряжение полевой шины > 16 В |
| LED COM/ERR |
желтый мигающий сигнал: связь полевой шины и состояние физического слоя,
красный: аппаратная ошибка |
| LED СПОРСы |
красный: 2 Гц мигания при условии короткого замыкания |
| Гальваническая изоляция |
| Главный провод/выходы |
Изоляция не подвергается воздействию помех согласно EN 60079-11, пиковое значение напряжения 375 В |
| Выпуск/Выпуск |
Никакой изоляции |
| Соответствие директиве |
| Электромагнитная совместимость |
|
| |
Директива 2014/30/ЕС |
EN 61326-1:2013 |
| Стандартное соответствие |
| Электромагнитная совместимость |
NE 21:2011 |
| Степень защиты |
IEC/EN 60529 |
| Стандарт полевых автобусов |
IEC 61158-2 |
| Климатические условия |
IEC 60721 |
| Ударная стойкость |
EN 60068-2-27 |
| Сопротивление вибрации |
EN 60068-2-6 |
| Окружающие условия |
| Температура окружающей среды |
-40... 70 °C (-40... 158 °F) |
| Температура хранения |
-40... 85 °C (-40... 185 °F) |
| Относительная влажность |
< 95% неконденсирующие |
| Ударная стойкость |
15 г 11 мс |
| Сопротивление вибрации |
1 г, 10... 150 Гц |
| Устойчивость к коррозии |
В соответствии с ISA-S71.04-1985, уровень тяжести G3 |
| Механические характеристики |
| Тип соединения |
винтовой терминал, подключаемый или пружинный терминал, подключаемый |
| Поперечное сечение ядра |
См. таблицу 2 |
| Материал для жилья |
Поликарбонат |
| Степень защиты |
IP20 |
| Масса |
2100 г |
| Размеры |
см. размеры |
| Установка |
Установка рельсов DIN |
| Данные для применения в опасных зонах |
| Сертификат обследования типа ЕС |
BVS 13 ATEX E 121 X |
| |
Маркировка |
 II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I |
| Главный кабель |
|
| |
Максимальное безопасное напряжение Уm |
253 В переменный ток |
| Выходы |
в соответствии с FISCO и Entity |
| |
Сила |
1.063 W |
| |
Напряжение |
17.1 В |
| |
Текущий |
2480,55 мА |
| |
Индуктивность |
группы газов IIC 470 μH,
газы группы IIB 2 мГ |
| |
Пропускная способность |
группы газов IIC 367 nF,
газовая группа IIB 2,15 μF |
| Соответствие директиве |
|
| |
Директива 2014/34/ЕС |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Международное одобрение |
| Одобрение CSA |
CSA 14.70004139 |
| |
Рисунок управления |
116-0400 |
| |
Одобрён для |
Класс I, дивизион 2, группы А, В, С, Д T4
Класс I, зона 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Класс I, зона 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Сопутствующее оборудование класса I, подразделения 1 группы A, B, C, D
Сопутствующее оборудование класса II, дивизион 1 группы E, F, G
Сопутствующее оборудование класса III, раздел 1 |
| Утверждение IECEx |
IECEx BVS 13.0119X |
| |
Одобрён для |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] Я |
| Сертификаты и одобрения |
| ФОУНДАЦИОН ФИЛДБУС |
FF-846 |
