Подробная информация о продукте:
Производитель: Pepperl+Fuchs

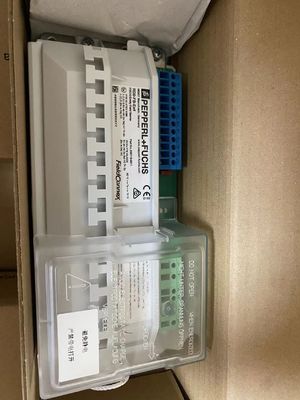

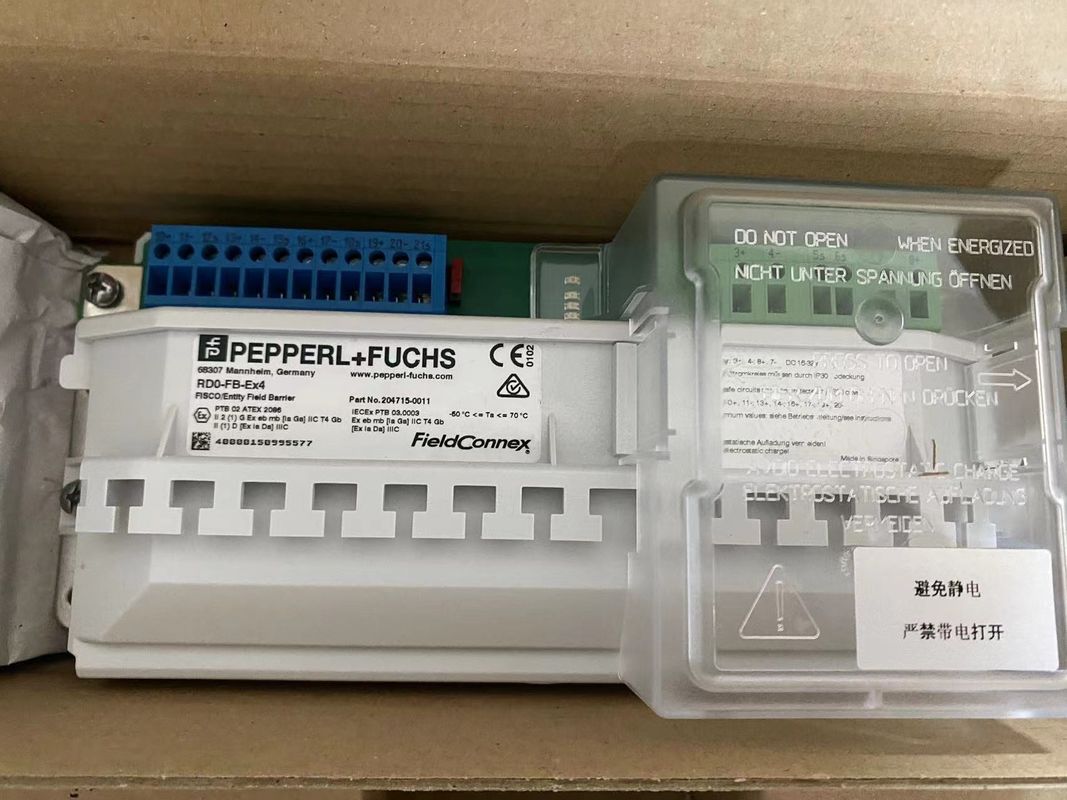

No продукта. : RD0-FB-Ex4.*
Тип продукта: FieldBarrier
Особенности:
- 4 выхода Ex ia IIC
- Запрет на поле в зоне 1/Div. 2
- Инструменты в зоне 0...1/Div. 1
- Ограничение тока короткого замыкания на выход
- Для FOUNDATION Fieldbus H1 и PROFIBUS PA
- Светодиоды питания, связи и ошибок
- Поддерживает FISCO и Организацию
- Интегрированные кабельные привязки
- Поддерживает все методы заземления
Функция
FieldBarrier, соединитель устройства для установки на рельсы DIN, соединяет 4 прибора с внутренней безопасностью (Ex ia/Ex ib) и ограничением тока короткого замыкания на каждом выходе.Это обеспечивает правильную работу сегмента во время сбоев или горячей работы на шпор.
Высокая мощность на корпусе позволяет максимально увеличить длину кабеля и количество устройств в любой опасной зоне.
Выходные терминалы с выбором фиксированных или подключаемых винтовых терминалов соединяют по одному устройству.Любая концепция заземления и защиты возможна на основе FieldConnex®растворы для помещений.
Технические данные
1Общие характеристики
Конструкция / установка: Установка шкафов
2. Подключение полевой шины
Главный кабель
Подключение: Вход (Trunk IN): терминалы 3+, 4-, 5s
выход (ТРАНК ОУТ): терминалы 7-, 8+, 6s
Номинальное напряжение: 32... 16 В постоянное
Номинальный ток: 31 мА... 26 мА (без нагрузки)
77 мА... 115 мА (при нагрузке 20 мА на вход)
120 мА... 209 мА (при нагрузке 40 мА на вход)
135 mA... 241 mA (короткое замыкание на всех выходах)
Падение напряжения: от ствола В до ствола В максимум 100 мВ.
Количество сцеплений: максимум 4 на сегмент
Выходы
Количество устройств на выход: 1
Подключение: выход 1: терминалы 10+, 11-, 12S;
выход 2: терминалы 13+, 14-, 15S;
выход 3: терминалы 16+, 17-, 18S;
выход 4: терминалы 19+, 20-, 21S щит
Номинальное напряжение: 10... 13 В
Номинальный ток: максимум 43 мА
Ток короткого замыкания: 50 мА
3. Показатели/средства работы
Диод напряжения полевой шины: зеленый: включен, напряжение шины существует
Выход состояния светодиода: Красное мигание: короткое замыкание
4Гальваническая изоляция
Главный провод/выходы: на изоляцию не влияют помехи в соответствии с EN 50020, пиковое значение напряжения 375 В
5Соответствие директиве
Электромагнитная совместимость
Директива 2014/30/ЕС: EN 61326-1:2013
6. Соответствие стандарту
Электромагнитная совместимость: NE 21:2006
Степень защиты: IEC/EN 60529
Стандарт полевой шины: IEC 61158-2
Климатические условия: DIN IEC 721
Устойчивость к коррозии: В соответствии с ISA-S71.04-1985, уровень тяжести G3
7. Окружающие условия
Температура окружающей среды -50... 70 °C (-58... 158 °F)
Температура хранения: -40... 85 °C (-40... 185 °F)
8Механические характеристики
Тип соединения фиксированные: терминалы, подключаемые терминалы
Поперечное сечение ядра: до 2,5 мм2
Жилье: см. рисунок 1
Материал корпуса: Поликарбонат
R... DIN железнодорожное корпус: ПА 6.6
Степень защиты: IP20
Масса: 1050 г
Установка: монтаж на рельсе DIN в шкафу
9Данные для применения в опасных зонах
Сертификат обследования типа ЕС: PTB 02 ATEX 2086
Главный кабель
Максимальное безопасное напряжение Um 253 В. переменный ток
Выходы
Мощность: 975 мВт
напряжение: 150,75 В
Текущий: 248 мА
