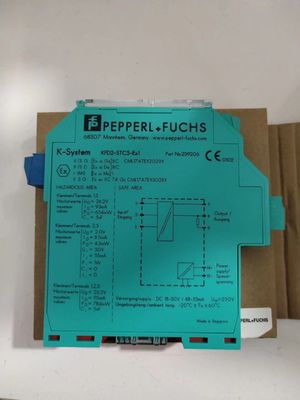

1Общие характеристики
Тип сигнала: Аналоговый вход
2. Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL): SIL 2
3. Поставки
Подключение: Силовые рельсы или терминалы 14+, 15-
Номинальное напряжение: 18... 30 В постоянного тока
Риппл: в пределах допустимой допустимости
Расход энергии: ≤ 1 Вт при максимальной нагрузке
Потребление энергии: ≤ 1,6 Вт при максимальной нагрузке
4. Ввод
Сторона соединения: сторона поля
Подключение: терминалы 1+, 2-, 3
Сигнал ввода: 4... 20 мА
Напряжение открытой цепи/поток короткой цепи: терминалы 1+, 3: 23 В / 25 мА
Сопротивление ввода: максимум 265 Ом терминалы 2-, 3, максимум 330 Ом терминалы 1+, 3
Доступное напряжение: ≥ 16 В при 20 мА; ≥ 20 В при 4 мА, терминалы 1+, 3
5. Выпуск
Сторона соединения: Контрольная сторона
Подключение: терминалы 7+, 8-, 9- (мыло)
терминалы 7-, 8+, 9+ (источник)
См. дополнительную информацию
Нагрузка: 0... 800 Ω
Выходной сигнал: 4... 20 мА (перегрузка > 25 мА)
Риппл: максимум 50 μA rms
Внешнее питание (цепочка): 2... 30 В постоянное
Если внешнее напряжение > 19 В, требуется нагрузка ≥ ((V - 19) / 0,02) Ω. V представляет собой значение внешнего напряжения.
Внутренний 250 Ω резистор на терминале 9 может использоваться в качестве нагрузки.
6Характеристики передачи
Отклонение: при 20 °C (68 °F), 4... 20 мА
≤ 10 μA, включая калибровку, линейность, гистерез, нагрузки и колебания напряжения питания
Влияние окружающей температуры: ≤ 0,25 μA/K
Диапазон частот: С стороны поля в сторону управления: полоса передачи с сигналом 0,5 Vpp 0... 7,5 кГц (-3 дБ)
боковая сторона управления в сторону поля: пропускная способность с сигналом 0,5 Vpp 0,3... 7,5 кГц (-3 дБ)
Время расчета: 200 мс
Время подъема/падения: 100 мс
7Гальваническая изоляция
Выход/энергоснабжение: функциональная изоляция, номинальное изоляционное напряжение 50 V AC
8. Показатели/настройки
Элементы отображения: Светодиоды
Маркировка: пространство для маркировки спереди
9. Соответствие
Электромагнитная совместимость: NE 21:2012
EN 61326-3-2:2008
Степень защиты: IEC 60529:2001
Защита от электрического удара: UL 61010-1:2012
10. Окружающие условия
Температура окружающей среды -20... 70 °C (-4... 158 °F)
11Механические характеристики
Степень защиты: IP20
Подключение: винтовые терминалы
Масса: примерно 150 г
Размеры: 20 x 124 x 115 мм (0,8 x 4,9 x 4,5 дюйма) (W x H x D), корпус типа B2
Высота: 124 мм
Ширина: 20 мм
Глубина: 115 мм
Установка: на 35 мм монтажной рельсе DIN согласно EN 60715:2001
