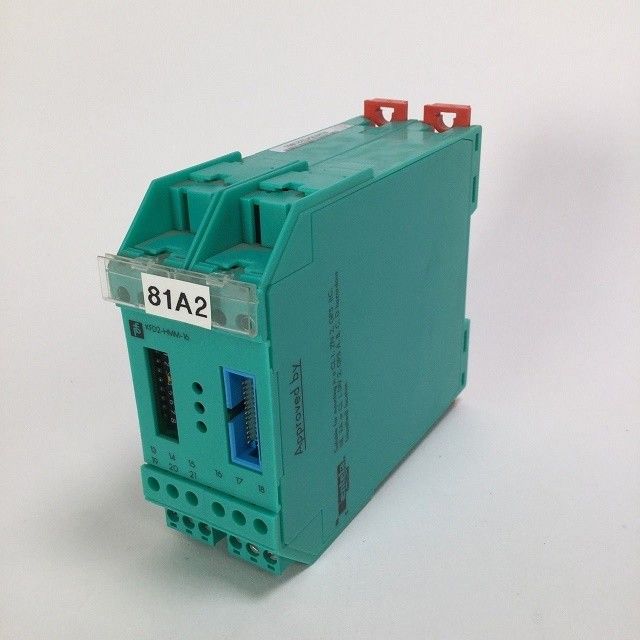

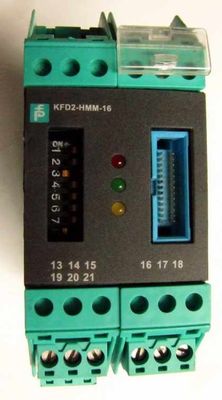

HART Multiplexer Master PEPPERL FUCHS Kfd2 Хмм 16

Подробная информация о продукте:
Производитель: Pepperl+Fuchs
No продукта. : KFD2-HMM-16
Тип продукта: HART Multiplexer Master

Особенности:

• 16-канальный
• 24 В постоянное питание (Power Rail)
• Ввод полевого устройства HART (ревизия 5 - 7)
• До 15 KFD0-HMS-16 могут быть подключены
• До SIL 3 согласно IEC/EN 61508

Функция

Этот HART Multiplexer Master управляет до 256 аналоговых полевых инструментов.Если требуется более 16 полевых приборов, можно подключить до 15 дополнительных HART Multiplexer Slaves KFD0-HMS-16.

Слад-блок соединяется с мастером 14-прицепным плоским кабелем.

Аналоговые сигналы отдельно соединены с терминальной платой с помощью 26-прицебного плоского кабеля для каждого блока.Оставшиеся 10 следов отправляются на землю..

Этот блок сконструирован с съемными терминалами и может быть подключен к силовой рельсе.

Технические данные

1. Описание продукта

Мастер мультиплексера HART

2. Параметры, связанные с функциональной безопасностью

Уровень целостности безопасности (SIL): SIL 3

3. Поставки

Подключение: терминалы 17+, 18-

Номинальное напряжение: 20... 32 В постоянного тока при 100 мА

Потребление энергии: максимум 3 Вт

4. HART сигнальные каналы (не безопасные по своей сути)

Соответствие: Ввод полевого устройства HART (ревизия 5 - 7)

Подключение: Плоский кабель с 26 булавками для аналоговых соединений

Плоский кабель с 14 булавками для соединения мастер-раб между KFD2-HMM-16 и KFD0-HMS-16

Ток утечки: < 3 μA при -20... 85 °C (-4... 185 °F)

Окончательный резистор: Внешний стандарт 230... 500 Ом (до 1000 Ом возможно)

Выходное напряжение: ≥ 400 мВ_ss(с терминаторным сопротивлением, указанным выше)

Выходное сопротивление: 100 Ω или меньше, емкостная сцепка

Импеданс ввода: согласно спецификации HART

Диапазон входного напряжения: 0.08... 4 В_ss; тип ± 5,2 В в качестве местного ориентира

5. Интерфейс

Ставка перевода: 9600, 19200 или 38400 бит/с (выбирается пользователем с помощью переключателя DIL (2 и 3)

Тип: RS-485, двухпроводной мультидоп.

Выбор адреса: Один из 31 возможного адреса, выбираемого по коммутатору DIL (4... 8)

6. Показатели/настройки

Элементы управления: переключатель DIP

Конфигурация: через коммутаторы DIP

Маркировка: пространство для маркировки спереди

7. Соответствие

Степень защиты: IEC 60529:2001

8. Окружающие условия

Температура окружающей среды -20... 60 °C (-4... 140 °F)

9Механические характеристики

Степень защиты: IP20

Подключение: винтовые терминалы

Масса: примерно 250 г

Размеры: 40 x 107 x 115 мм (1,6 x 4,2 x 4,5 дюйма) (W x H x D), корпус типа C1

Высота: 107 мм

Ширина: 40 мм

Глубина: 115 мм

Установка: на 35 мм монтажной рельсе DIN согласно EN 60715:2001
