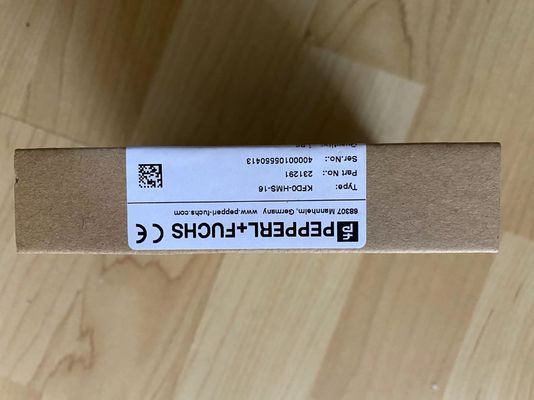

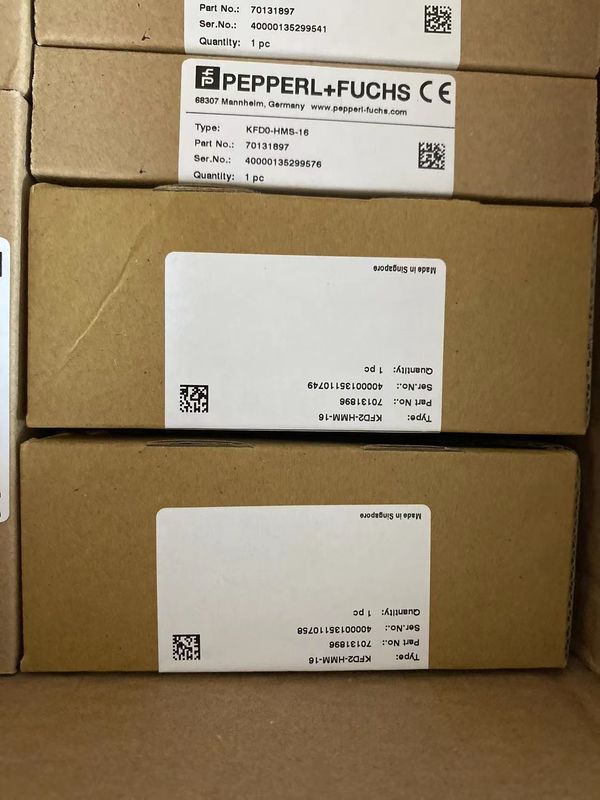

Подробная информация о продукте:
Производитель: Pepperl+Fuchs
No продукта. : KFD0-HMS-16
Тип продукта: HART Multiplexer Slave
Особенности:
- 16-канальный
- Не требуется внешнее питание
- Ввод полевого устройства HART (ревизия 5 - 7)
- Используется с HART Multiplexer Master KFD2-HMM-16
- До SIL 3 согласно IEC/EN 61508
Функция
Этот HART Multiplexer Slave управляет до 16 аналоговыми полевыми приборами.Он может работать только с HART Multiplexer Master KFD2-HMM-16 и питается мастером через 14-принтовый плоский кабель.
До 15 рабов могут быть подключены к хозяину.
Адрес раба устанавливается с помощью 16-позиционного вращающегося переключателя (адреса 1... 16). Если только один раб подключен к мастеру, то адрес раба должен быть 1. Если подключено несколько рабов,рабы должны быть назначены адреса в возрастающем порядке.
Аналоговые сигналы подаются в раб с помощью 26-прикольного плоского кабеля.Оставшиеся 10 линий находятся на земле..
Технические данные
1. Описание продукта
Раб мультиплексера
2. Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL): SIL 3
3. Поставки
Подключение: через 14-канальный плоский кабель формы мастера KFD2-HMM-16
4. HART сигнальные каналы (не безопасные по своей сути)
Соответствие: Ввод полевого устройства HART (ревизия 5 - 7)
Подключение: Плоский кабель с 26 булавками для аналоговых соединений
Плоский кабель с 14 булавками для соединения мастер-раб между KFD2-HMM-16 и KFD0-HMS-16
Ток утечки: < 3 μA при -20... 85 °C (-4... 185 °F)
Окончательный резистор: Внешний стандарт 230... 500 Ом (до 1000 Ом возможно)
Выходное напряжение: ≥ 400 мВss(с терминаторным сопротивлением, указанным выше)
Выходное сопротивление: 100 Ω или меньше, емкостная сцепка
Импеданс ввода: согласно спецификации HART
Диапазон входного напряжения: 0.08... 4 Вss; тип ± 5,2 В в качестве местного ориентира
5. Показатели/настройки
Маркировка: пространство для маркировки спереди
6Соответствие директиве
Электромагнитная совместимость
Директива 2014/30/ЕС: EN 61326-1:2013 (промышленные объекты)
7. Соответствие
Степень защиты: IEC 60529:2001
8. Окружающие условия
Температура окружающей среды -20... 65 °C (-4... 149 °F)
9Механические характеристики
Степень защиты: IP20
Масса: приблизительно 100 г
Размеры: 20 x 93 x 115 мм (0,8 x 3,7 x 4,5 дюйма) (W x H x D), корпус типа B1
Высота: 93 мм
Ширина: 20 мм
Глубина: 115 мм
Установка: на 35 мм монтажной рельсе DIN согласно EN 60715:2001
