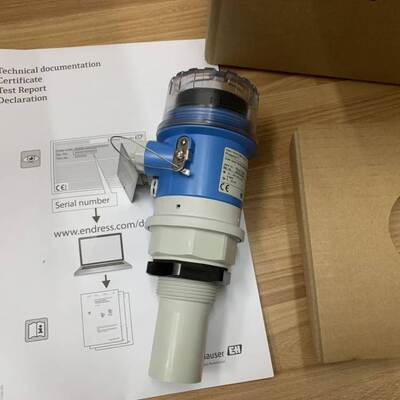

E+H FMU30-1020/0 Компактный ультразвуковой уровнемер Prosonic FMU30
Детали продукта:
Производитель:Эндресс+Хаузер
Номер продукта: FMU30-1020/0
https://www.achievers-automation.comБольше продуктов
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и поставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.
Принцип измерения основан на излучении ультразвуковой звуковой волны: преобразователь посылает звуковые импульсы к поверхности жидкости или твердого тела, записывает время прохождения эхо-сигнала и преобразует данные времени пролета в линейные значения уровня, объема или расстояния посредством внутренней обработки сигналов. Бесконтактная работа позволяет избежать прямого контакта со средой, что делает FMU30-1020/0 невосприимчивым к коррозии, истиранию, липкому покрытию и помехам среды, характерным для датчиков уровня контактного типа. Усовершенствованное цифровое эхоподавление отфильтровывает ложные сигналы от стенок резервуара, внутренних труб, мешалок и пены на поверхности, чтобы стабилизировать точность измерений.
Деталь:
| Группа параметров |
Спецификация Пункт |
Официальный паспорт стандартного значения |
| Принцип измерения |
Технология обнаружения |
Времяпролетное ультразвуковое измерение эхосигнала, цифровая обработка эхосигнала |
| Диапазон измерения (FMU30-1020/0) |
Мин./макс. расстояние |
Минимальная мертвая зона 0,25 м ~ Максимальный диапазон измерения 2,0 м |
| Ультразвуковая частота |
Рабочая частота преобразователя |
Прибл. 75 кГц |
| Стандартная точность измерения |
Полное отклонение шкалы |
±3 мм или ±0,15% от измеренного расстояния (в зависимости от того, что больше) |
| Разрешение измерения |
Шаг выходного сигнала |
Цифровое разрешение 0,01% полной шкалы, аналоговое 16-битное преобразование 4–20 мА. |
| Функция эхоподавления |
Фильтрация ложных сигналов |
Автоматическое определение карты препятствий танка, регулируемый порог подавления шума |
| Совместимость технологической среды |
Поддерживаемые носители |
Чистые жидкости, суспензии, мелкозернистые сыпучие вещества; не для силосов с тяжелой пеной и высокой запыленностью |
| Архитектура электропитания |
Тип проводки |
2-проводное питание от контура (4–20 мА+HART) |
| Рабочее окно напряжения питания |
Напряжение контура постоянного тока |
12 В постоянного тока ~ 30 В постоянного тока; Версия для взрывоопасной зоны Ex ia: 12–28 В постоянного тока |
| Макс. сопротивление нагрузки контура |
Допустимая нагрузка на кабель |
Макс. 500 Ом при питании 24 В постоянного тока |
| Аналоговый выходной сигнал |
Стандартный сигнал контура |
От 4 мА (пустой) до 20 мА (полный), настраиваемый обратный выход |
| Протокол цифровой связи |
HART-версия |
HART 7, поддерживает пакетный режим, многоабонентскую работу |
| Определение сигнала неисправности |
Ошибка токового выхода |
3,6 мА (ниже диапазона) / 22 мА (выше диапазона) / 2,4 мА (неисправность устройства) |
| Дополнительный беспроводной интерфейс |
Bluetooth SmartBlue |
2,4 ГГц BLE для мобильной настройки параметров, чтения журналов и диагностики |
| Регулируемый диапазон времени отклика |
Задержка обновления измерений |
0,5–60 с, настраиваемое цифровое демпфирование |
| Стандарты соответствия ЭМС |
Электромагнитная совместимость |
IEC 61326, стандарт тяжелой промышленной площадки NE 21 |
| Диагностические элементы самоконтроля |
Встроенная проверка работоспособности |
Неисправность преобразователя, потеря эхосигнала, пониженное напряжение питания, сигнализация ошибки памяти |
| Категория классификации |
Атрибут Элемент |
Стандартизированный технический параметр |
| Присоединение к процессу, определяемое моделью (FMU30-1020/0) |
Стандарт резьбы |
Наружная наружная резьба G1½ для крепления патрубка резервуара. |
| Материал, контактирующий с преобразователем |
Излучение звука Лицо |
ПВДФ, поливинилиденфторид, химически стойкий пластик |
| Материал корпуса основного корпуса |
Электронное тело |
ПБТ-пластик, армированный стекловолокном, устойчивый к коррозии. |
| Интерфейс кабельного ввода |
Стандартный кабельный ввод |
Встроенный кабельный ввод M16, герметичный одиночный кабельный ввод |
| Класс защиты корпуса |
Класс водонепроницаемости и пылезащиты |
IP68 согласно EN 60529; полностью погружной для кратковременного временного погружения |
| Габаритные размеры блока (Д × Ø) |
Компактный размер корпуса |
Прибл. Длина 165 мм × внешний диаметр 60 мм |
| Вес нетто единицы |
Масса одного передатчика |
Прибл. 380 г |
| Диапазон рабочих температур окружающей среды |
Установка на открытом воздухе/в шкафу |
-40 °C ~ +60 °C (-40 °F ~ +140 °F) |
| Предел температуры длительного хранения |
Условия автономного хранения |
-45 °С ~ +70 °С |
| Предел температуры технологической среды |
Воздушная среда над поверхностью жидкости |
-20 °C ~ +60 °C (без прямого контакта с жидкостью, бесконтактное исполнение) |
| Допуск технологического давления |
Внутреннее давление сосуда |
Вакуум от -0,5 бар до манометрического давления +2 бар |
| Механическая виброустойчивость |
Стандарт ударопрочности и вибрации |
IEC 60068-2-6, 10–2000 Гц, устойчивость к постоянной вибрации 10 м/с². |
| Сертификаты взрывоопасных зон |
Глобальные одобрения |
ATEX II 1/2G Ex ia IIC, ATEX II 1/2D Ex ia, IECEx, FM, CSA C/US, EAC Ex |
| Общие знаки соответствия |
Глобальные промышленные сертификаты |
Маркировка CE, соответствие промышленной директиве RoHS |
| Допустимый угол установки |
Гибкость установки |
Только вертикальная ориентация вниз; ±10° незначительный угловой допуск |
| Встроенная визуальная индикация состояния |
Светодиодные диагностические фонари |
Зеленый светодиод питания, желтый светодиод активного измерения, красный светодиод сигнализации неисправности |
| Библиотеки расчета формы резервуара |
Встроенные кривые объема |
Цилиндрические вертикальные, цилиндрические горизонтальные, сферические, линейные изгибы резервуаров по индивидуальному заказу. |
