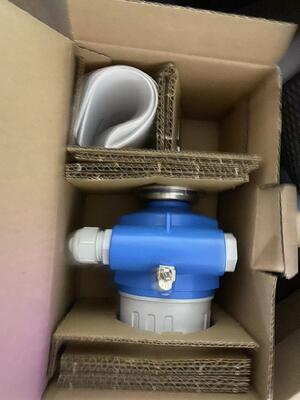

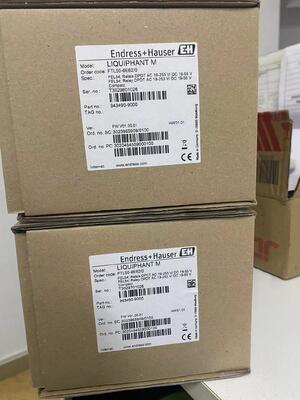

E+H FTL50-1DN80/0 Liquiphant M Вибронный камертонный переключатель уровня
Детали продукта:
Производитель:Эндресс+Хаузер
Номер продукта: FTL50-1DN80/0
https://www.achievers-automation.comБольше продуктов
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и доставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.
Э+Х FTL50-1DN80/0, также обозначаемый как FTL50 1DN80 0, принадлежит к серии вибронных камертонов Endress+Hauser Liquiphant M FTL50 для определения предельного уровня во всех жидких средах.Эндресс+Хаузер. Этот конкретный вариант имеет стандартное фланцевое присоединение к процессу DN80, компактную конструкцию встроенного зонда и универсальную электронную вставку, совместимую с модулями вывода реле, NAMUR, транзисторов и полевой шины.
Деталь:
| Группа параметров |
Спецификация Пункт |
Официальное значение в паспорте |
| Принцип измерения |
Сенсорные технологии |
Вибронный пьезоэлектрический камертон, сдвиг резонансной частоты |
| Пределы жидкой среды |
Минимальная средняя плотность |
0,5 г/см³ (0,4 г/см³ настраивается с помощью DIP-переключателя) |
| Пределы жидкой среды |
Макс. допустимая вязкость |
≤ 10 000 мм²/с |
| Пределы жидкой среды |
Максимальный размер твердых частиц |
≤ Ø5 мм |
| Диапазон температур процесса |
Стандартная операция |
-50 °C ~ +150 °C (-58 °F ~ +302 °F) |
| Технологическое давление (абсолютное) |
Диапазон рабочего давления |
Вакуум до 64 бар (вакуум до 928 фунтов на квадратный дюйм) |
| Вход источника питания |
Универсальное напряжение питания |
19 В постоянного тока ~ 253 В переменного тока; 10 В постоянного тока ~ 55 В постоянного тока |
| Тип выхода 1 |
Номинал контактов реле DPDT |
253 В переменного тока / 5 А; 55 В постоянного тока / 5 А резистивная нагрузка |
| Тип выхода 2 |
Выход сигнала NAMUR |
8 мА (покрытый) / 16 мА (непокрытый), питание 11–36 В постоянного тока |
| Тип выхода 3 |
Транзисторный выход PNP/NPN |
Максимальный коммутируемый ток 300 мА, напряжение нагрузки ≤55 В постоянного тока |
| Тип выхода 4 |
Цифровая полевая шина |
PROFIBUS PA, частотный сигнал PFM (50/150 Гц) |
| Гистерезис переключения |
Смещение триггера уровня |
Фиксированная заводская калибровка, ручная регулировка не требуется |
| Функция самодиагностики |
Элементы мониторинга неисправностей |
Обнаружение перелома вилки, неисправность цепи, сигнализация потери питания |
| Задержка ответа |
Время переключения триггера |
≤ 0,5 с при погружении/воздействии жидкости |
| Функция моделирования |
Продолжительность испытательного цикла |
Стандарт: 8 с; Расширенное контрольное испытание SIL: 41 с |
| Стандарты соответствия ЭМС |
Электромагнитная совместимость |
IEC 61326, NE 21, промышленная среда для тяжелых условий эксплуатации. |
| Категория классификации |
Атрибут Элемент |
Стандартизированный технический параметр |
| Присоединение к процессу (FTL50-1DN80/0) |
Фланец Стандартный |
DN80, EN 1092-1, фланец с выступающей поверхностью RF |
| Смачиваемые материалы |
Вилка и фланцевый корпус |
Нержавеющая сталь 316L, шероховатость поверхности Ra < 3,2 мкм |
| Несмываемый материал корпуса |
Стандартный корпус |
Алюминий с полиэфирным покрытием/литой алюминий |
| Интерфейс кабельного ввода |
Спецификация сальника |
Стандартный кабельный ввод M20, опционально NPT 1/2" |
| Класс защиты от проникновения |
Рейтинг корпуса |
IP66/IP67 согласно EN 60529; Корпус EEx d IP68 опционально |
| Общий вес устройства |
Масса нетто модели с фланцем DN80 |
Прибл. 1,2 кг |
| Рабочая температура окружающей среды |
Диапазон установки шкафа |
-40 °С ~ +70 °С |
| Диапазон температур хранения |
Лимит долгосрочного хранения |
-50 °С ~ +80 °С |
| Климатический класс |
Экологическая устойчивость |
МЭК 60068-2-38, рис. 2а, промышленный климат |
| Сертификация функциональной безопасности |
Рейтинг SIL |
SIL 2/SIL 3 согласно IEC 61508, IEC 61511 |
| Сертификат защиты от переполнения |
Соответствие водным ресурсам |
Немецкое водное законодательство WHG сертифицировано для обеспечения безопасности при переполнении резервуаров |
| Сертификаты взрывоопасности |
Разрешения глобальной зоны |
ATEX II 1/2G Ex ia/Ex d, IECEx, FM, CSA C/US, NEPSI |
| Морские и специальные разрешения |
Дополнительные сертификаты |
Одобрение морского типа DNV, NACE MR0175 для кислой среды |
| Устойчивость к вибрации |
Стандарт механического удара |
IEC 60068-2-6, 10–2000 Гц, устойчивая вибрация 20 м/с². |
| Монтажная ориентация |
Гибкость установки |
Допускается горизонтальный, вертикальный фланцевый монтаж вниз/вверх. |
