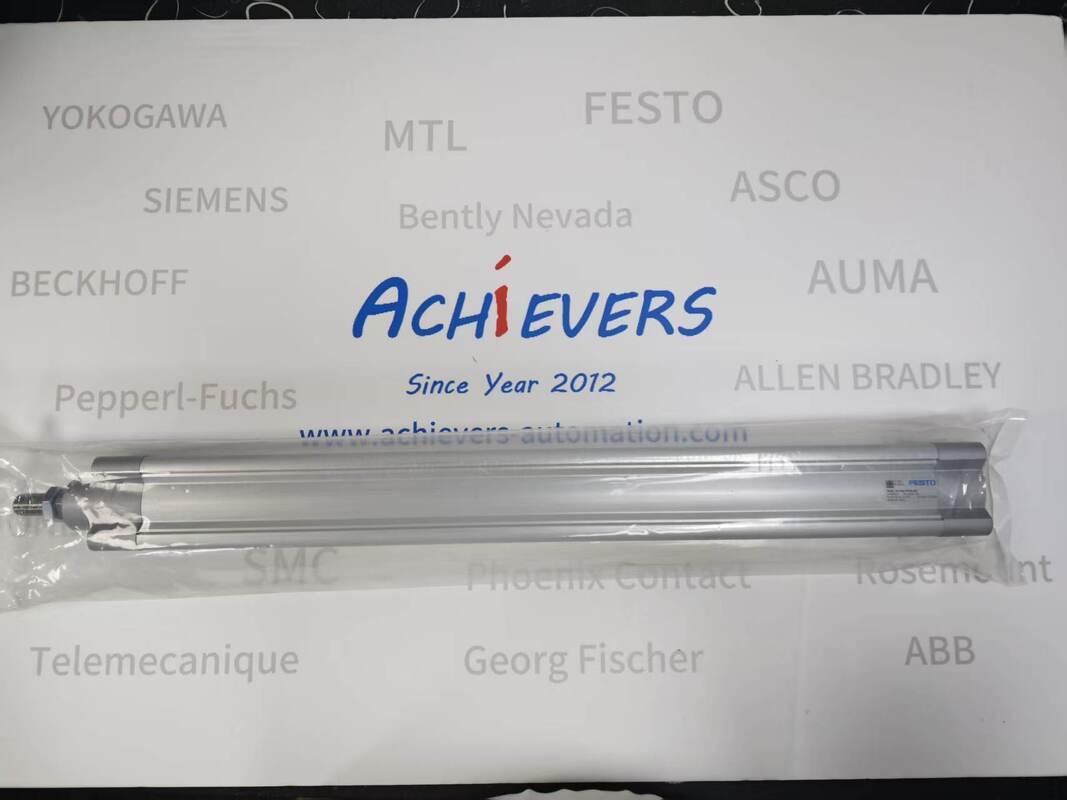

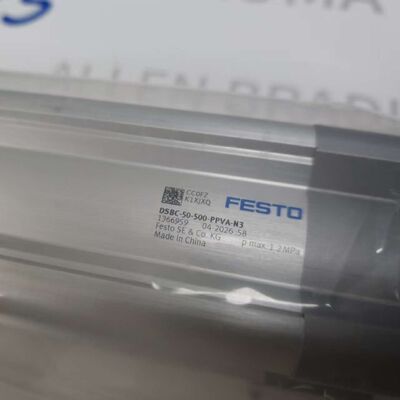

Festo DSBC-50-500-PPVA-N3 ISO 15552 Стандартный пневматический цилиндр
Описание:
Производитель: Фесто
No продукта. : DSBC-50-500-PPVA-N3
https://www.achievers-automation.comБольше продуктов
Надежное снабжение предприятий промышленными компонентами
Этот компонент промышленной автоматизации поставляется для закупок предприятий.
Для уменьшения риска поставки каждый заказ обрабатывается индивидуально с поддержкой для подтверждения модели, уточнения условий и оценки срока выполнения заказа до его размещения.Обеспечиваются четкие условия предложения и последовательное общение, чтобы помочь партнерам управлять ожиданиями и завершать сделки с уверенностьюДополнительная проверка или разъяснение доступны при необходимости, поддерживая профессиональные закупки и долгосрочное сотрудничество.
Этот приводящий элемент имеет внешнюю конструкцию с одноконечным шнуром поршневого стержня M16×1,5.трехсторонние интегрированные сенсорные канавки для бесконтактной установки выключателя близости для обнаружения положений поршня полного ходаПневматическая подушка с двойным регулируемым PPV обеспечивает точное буферирование удара для длинной взаимной передачи 500 мм,ограничение энергии удара в конечном положении до 1 J при стандартной длине движения подушки 22 мм. Классифицированная как CRC2 с умеренной коррозионной стойкостью, конструкция без LABS, соответствующая VDMA24364-B1/B2-L, совместимая с средой чистой комнаты класса 5 согласно ISO 14644-1ФестоШирокая адаптивность к давлению и температуре поддерживает непрерывную работу на автоматизированных производственных линиях, портах обработки материалов, тяжелых зажимах и длинных линейных системах позиционирования.
Подробности:
| Параметры |
Стандартная спецификация Festo DSBC-50-500-PPVA-N3 |
| Бренд |
Фесто |
| Полный код модели |
DSBC-50-500-PPVA-N3 |
| Производитель No заказа |
1366959 |
| Серия продуктов |
DSBC ISO 15552 Цилиндр стандартного профиля |
| Диаметр отверстия |
50 мм |
| Нормированный стандартный ход |
500 мм |
| Режим работы |
Двойная работа (воздушное расширение и удаление) |
| Тип подушки |
PPVA: регулируемая пневматическая подушка, оба конца |
| Продолжительность пути подушки |
22 мм |
| Максимальная энергия удара в конечном положении |
1 J |
| Размер нитки поршневого стержня |
M16 × 1,5 Внешняя мужская нить |
| Провод соединения аэропорта |
G1/4 |
| Диапазон рабочего давления |
00,04 ~ 1,2 МПа (0,4 ~ 12 Бар / 5,8 ~ 174 PSI) |
| Испытательное давление |
10,8 МПа |
| Операционная среда |
Фильтрованный сжатый воздух ISO 8573-1:2010 [7:4[4] |
| Окружающая рабочая температура |
-20 °C ~ +80 °C |
| Теоретическая сила натяжения @ 6 бар |
1178 N |
| Теоретическая сила притяжения @ 6 бар |
990 N |
| Движущаяся масса (0 мм основания хода) |
365 г |
| Дополнительная движущаяся масса на 10 мм хода |
25 г |
| Базовая масса (0 мм хода) |
1190 г |
| Класс коррозионной устойчивости |
CRC 2 (умеренное коррозионное напряжение) |
| Соответствие LABS / PWIS |
VDMA24364-B1/B2-L (без силикона) |
| Подходит для чистых помещений |
ISO 14644-1 Класс 5 |
| Соответствующий стандарт |
ISO 15552 |
| Поддержка обнаружения позиции |
Совместима с датчиками близости Festo (3 боковых слота для ствола) |
| Наименование компонента |
Степень сырья |
Функциональное описание DSBC-50-500-PPVA-N3 |
| Барель цилиндра |
Сплав алюминия, гладкий, твердый, анодированный |
Экструдированный профиль с тройными сенсорными канавками, внутренней стеной, устойчивой к износу, легкой высокой жесткостью для 500 мм длины хода |
| Стержень поршневого |
Сталь высоколегированная, твердохромная |
Низкая поверхность трения, высокая прямота, сопротивление изгибу при долговременных боковых нагрузках |
| Пистоны |
Анодированный кованый алюминиевый сплав |
Интегрированная двухнаправленная уплотнительная структура TPE-U, сбалансированная масса для стабильной взаимной связи |
| Главное уплотнение поршня |
TPE-U (PU) полиуретан |
Двухнаправленная герметичность воздуха, низкий износ для миллионов операций цикла |
| Печать стержников с поршневым стержнем |
TPE-U (PU) |
Блокировать загрязнение пылью, охлаждающей жидкостью и частицами, поступающими во внутреннюю камеру ствола |
| Колонка и поршень |
Ацетальный пластик POM |
Низкофрикционный регулируемый компонент пневматической подушки, регулирующий поток выхлопного воздуха для буферизации |
| Передние и задние крышки |
Сплав алюминия, покрытый литой литой |
Интегрированные портовые лопатки, монтажные отверстия с натяжкой, герметичное отделение воздушной камеры |
| Установка крепежных винтов / орехов |
Оцинкованная углеродистая сталь |
Противоржавеющие крепления для сцепления ствола и конечных крышек в интегрированную установку |
| Внутреннее покрытие подшипника |
Композитный полимер POM |
Самосмазывающийся руководство рукав для уменьшения шума трения поршневого стержня |
| Печать буферной подушки |
TPE-U (PU) |
Печать подушка воздушной камеры для поддержания стабильной регулируемой буферной производительности |
Бренд
Фестоявляется немецкой компанией по автоматизации, базирующейся вЭсслинген-ам-Некар,Германия.[1]Festo производит и продаетпневматическийи электрические системы управления и технологии привода для заводов иавтоматизация процессовFesto Didactic также предлагаетпромышленныйОбучение и консультационные услугиСоревнования по механической технике WorldSkillsДочерние компании, дистрибьюторские центры и заводы Festo расположены в 61 стране мира.Фэнуль и ГоттлибСтоII.
Автоматизация достиженийLimited имеет более чем 14-летний опыт работы на рынке промышленной автоматизации, специализируясь на перепродаже заводских уплотненных зондов, датчиков, DCS, изоляторного барьера, HMI, PLC, адаптера,Профибусный разъем и кабель от таких брендов, как BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,Йокогава,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM и т. д. Если у вас есть какие-либо запросы, пожалуйста, не стесняйтесь связаться с нами.
Ниже приведены лучшие бренды, с которыми мы работаем за последние 14 лет:
