AirTAC F-M20X150F Высокоточный прямой пневматический фитинг с наружной резьбой
Детали продукта:
Производитель: AirTAC
Номер продукта: TN16X40S
https://www.achievers-automation.comБольше продуктов
Надежный поставщик промышленных компонентов для предприятий
Этот компонент промышленной автоматизации поставляется для корпоративных закупок. Поддерживается изготовление на заказ и доставка вперед, цены указаны по запросу.
Чтобы снизить риск выбора поставщиков, каждый заказ обрабатывается индивидуально с поддержкой подтверждения модели, уточнения условий и оценки времени выполнения заказа перед размещением заказа. Четкие условия расценок и последовательная коммуникация помогают партнерам управлять ожиданиями и с уверенностью совершать транзакции. При необходимости возможна дополнительная проверка или разъяснение, что способствует профессиональным закупкам и долгосрочному сотрудничеству.

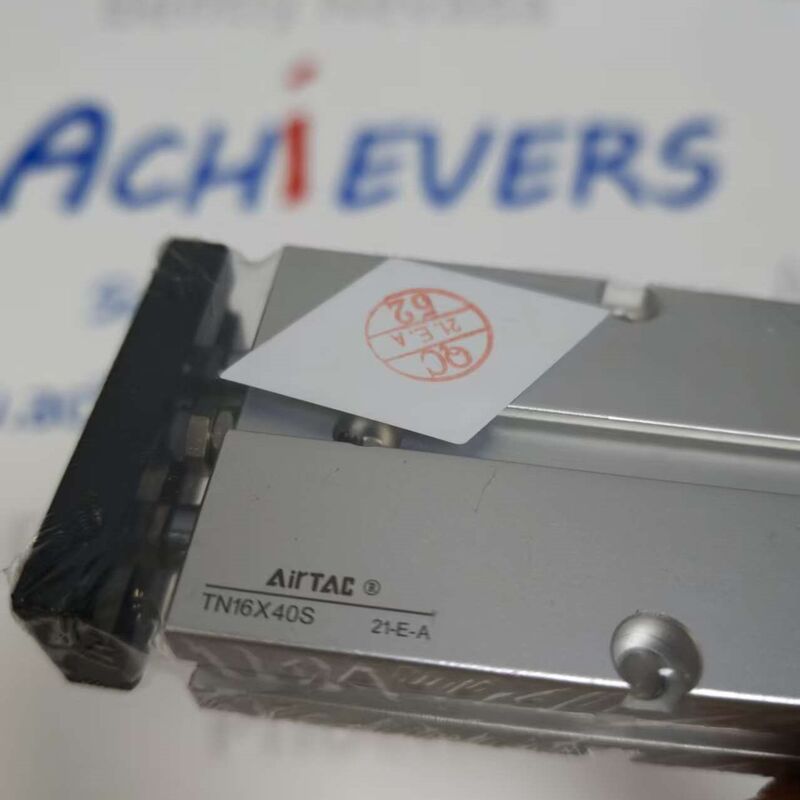

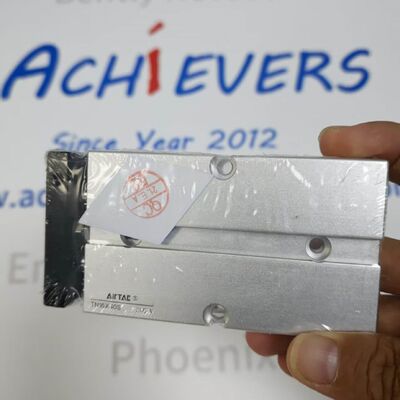

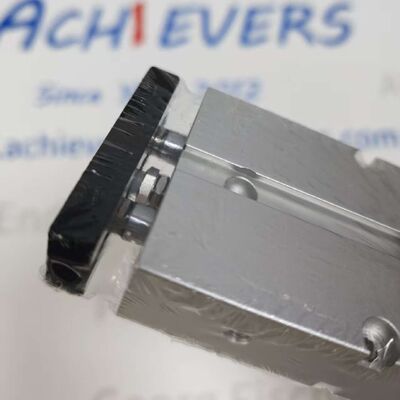

AirTAC TN16X40S — это стандартный пневматический цилиндр с двухштоковой направляющей серии AirTAC TN, разработанный как двойного действия со встроенным постоянным магнитом для установки магнитного датчика. Конструкция с двойным параллельным штоком поршня обеспечивает превосходную устойчивость к изгибу, скручиванию и поперечной нагрузке по сравнению с цилиндрами с одним штоком. Принимая во внимание монтажную схему встроенного корпуса, трехсторонние монтажные отверстия на фиксированной опорной пластине поддерживают установку под разными углами, что экономит пространство для механической компоновки. Передние регулируемые резиновые амортизаторы смягчают удары при возвратно-поступательном движении и позволяют незначительно регулировать ход. Суффикс модели «S» означает оснащенный магнитом, что является стандартной заводской конфигурацией для всех 16-цилиндровых цилиндров AirTAC TN. Широко сочетается с автоматизированными сборочными линиями, упаковочным оборудованием, приспособлениями для транспортировки материалов, оборудованием для испытаний полупроводников и легкими промышленными пневматическими приводными системами.
Деталь:
| Параметр Элемент |
Стандартная стоимость AirTAC TN16X40S |
| Бренд |
ЭйрТАС |
| Полная модель |
ТН16Х40С |
| Серия продуктов |
Цилиндр с направляющими с двумя штоками TN |
| Размер отверстия |
16 мм |
| Номинальный ход |
40 мм |
| Тип срабатывания |
Двойного действия (толкай и тяни сжатым воздухом) |
| Конфигурация магнита |
Со встроенным постоянным магнитом (суффикс S) |
| Рабочая среда |
Фильтрованный сжатый воздух (требуется фильтрующий элемент 40 мкм) |
| Стандартное рабочее давление |
0,15 ~ 1,0 МПа (1,5 ~ 10 Бар) |
| Давление контрольного испытания |
1,5 МПа (215 фунтов на квадратный дюйм) |
| Рабочая температура окружающей среды |
-20 ℃ ~ +70 ℃ |
| Диапазон скоростей возвратно-поступательного движения поршня |
30 ~ 500 мм/с |
| Размер резьбы воздушного порта |
М5 × 0,8 |
| Стандартный тип подушки |
Регулируемая подушка переднего резинового бампера |
| Невращающийся допуск |
≤ 0,3° |
| Допустимая боковая нагрузка |
Средний (усиленная конструкция с двумя стержнями) |
| Имя компонента |
Сырье |
Функциональное описание для TN16X40S |
| Цилиндровый ствол |
Экструдированный алюминиевый сплав высокой плотности |
Антикоррозийный, легкий, высокая структурная жесткость. |
| Двойной поршневой шток |
Углеродистая сталь S45C, твердое хромирование |
Износостойкая опора с низким коэффициентом трения и защитой от скручивания. |
| Поршневое уплотнительное кольцо |
Нитриловая резина NBR |
Воздухонепроницаемость, износостойкость для длительного срока службы |
| Передняя и задняя крышки |
Литой алюминиевый сплав |
Интегрированное расположение монтажных отверстий, герметичная воздушная камера |
| Регулируемый бампер |
ТПУ Термопластичный Полиуретан |
Амортизация, точная регулировка хода |
| Встроенный магнит |
Постоянный ферритовый магнит |
Триггерные магнитные датчики положения для обратной связи по ходу |
| Направляющая опорная пластина |
Литой алюминиевый сплав |
Трехсторонние монтажные отверстия для многопозиционной установки |
| Крепежные винты |
Антикоррозийное покрытие из углеродистой стали |
Закрепите корпус, торцевую крышку и направляющую пластину как единый блок. |
Бренд
**Airtac** — это известный тайваньский бренд пневматических компонентов, основанный в 1988 году. Он специализируется на исследованиях, разработках и производстве основных компонентов промышленной автоматизации, таких как цилиндры, электромагнитные клапаны и компоненты обработки источников воздуха, которые широко используются в автомобилях, электронике, медицине и других отраслях. Airtac имеет множество производственных баз и сетей продаж по всему миру. Ее продукция соответствует стандартам ISO, имеет надежное качество и пользуется большим доверием производителей оборудования.
