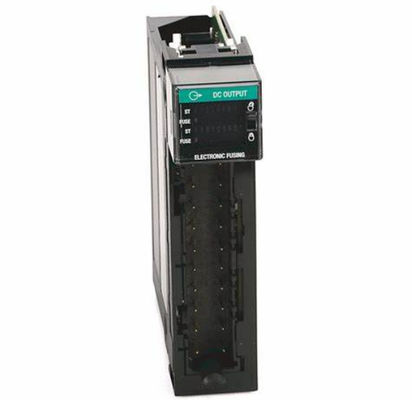

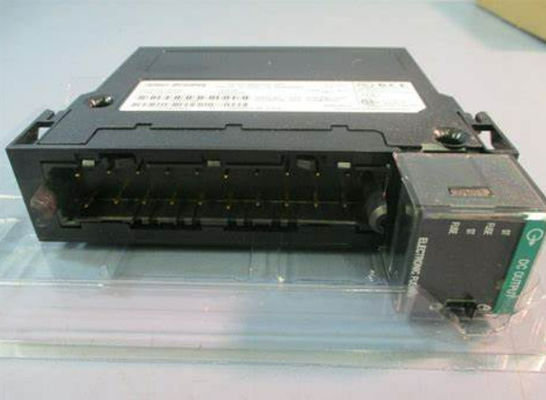

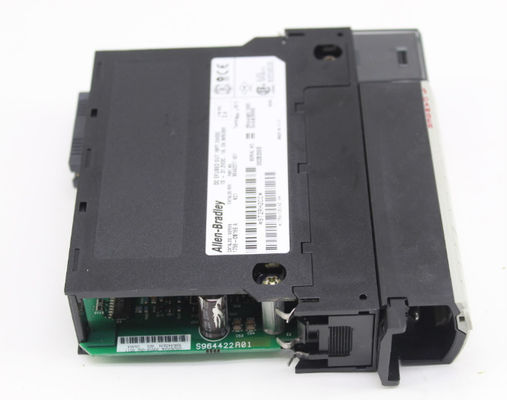

1756-OB16E Allen Bradley ControlLogix 16-точечный модуль управления напряжением 12-24 вольта постоянного тока

Подробная информация о продукте:
Производитель: Аллен Брэдли
No продукта. : 1756-OB16E
Тип продукции: цифровой выходный модуль постоянного тока

Allen-Bradley 1956-OB16E - дискретный выходный модуль, который является частью платформы программируемых автоматических контроллеров ControlLogix (PLC).Этот модуль является специально модулем выхода постоянного тока, который обеспечивает диапазон выходного напряжения 10-31.2 VDC с номинальным значением 24 VDC. Он поставляется с шестнадцатью (16) выходными каналами, которые разделены на две (2) электронно-сплавленные группы по восемь (8) каналов каждая группа.Этот модуль обычно используется для привода устройств с номиналом 24VDC, таких как катушки реле., устройства, управляемые электромобилями, пилотные лампы, сирены и другие аналогичные электрические нагрузки.

1756-OB16E - это однослотный широкий модуль, совместимый для использования с любыми контроллерами 1756 ControlLogix. Он может быть установлен на любой стойке 1756 ControlLogix, в частности 1756-A4; 1756-A17;1756-A10; 1756-A13 и 1756-A17. Кроме того, он может служить локальным компонентом В/В или распределенным компонентом В/В.

1756-OB16E обеспечивает выходный ток 1 A @ 60 ° C (140 ° F) на канал или 8 A @ 60 ° C (140 ° F) на модуль.Он имеет номинальный ток перенапряжения 2 A в течение 10 мс в точке, который повторяется каждые 2 с @ 0 ° C (32 ° F) @ 24V DCКроме того, минимальный ток нагрузки модуля составляет 3 мА на канал.

Каждый выходный канал имеет время задержки вывода от ОЗВОГНОГО до ОЗВОГНОГО до 70 мкс nom/1 ms max и время задержки от Включения до Выключения до 360 мкс nom/1 ms max.Он черпает ток из задней плоскости в размере 250 mA при 5VDC и 2 mA при 24VDC, в то время как общая потребность в питании задней плоскости составляет 1.32 Вт и максимальное рассеивание мощности 4,1 Вт @ 60 °C (140 °F).

Модуль 1756-OB16E имеет напряженную категорию от 12 до 24 вольт напряжения источника постоянного тока, а также рабочее напряжение от 10 до 31,2 вольт постоянного тока.32 Ватта и ток 250 миллиампер при 5.1 вольт и 2 миллиампера при 24 вольтах. Он также имеет максимум 1 миллиампер на точку не состоящего утечки тока и максимум 400 мВ постоянного напряжения при падении напряжения в состоянии 1 ампер.Его максимальный ток в точке составляет 1 ампер при 60 градусах Цельсия и его максимальный ток в модуле составляет 8 ампер при 60 градусах ЦельсияЭтот модуль прошел рутинное тестирование на 1350 вольт AC в течение 2 секунд и имеет непрерывное изоляционное напряжение 250 вольт.Его минимальный ток нагрузки составляет 3 миллиампера в точке, а его типичный ток перенапряжения составляет 2 ампера в течение 10 секунд в точке.Рассеивание мощности этого модуля составляет максимум 4,1 Ватт при 60 градусах Цельсия, а его тепловое рассеивание составляет 13,98 БТУ/час.Время задержки выхода 70 микросекунд номинально/максимально 1 миллисекунд от включения к выключению и 360 микросекунд номинально/максимально 1 миллисекунд от включения к выключениюЕго рабочая температура составляет от 0 до 60 градусов по Цельсию, а его нерабочая температура составляет от -40 до 85 градусов по Цельсию.Этот модуль также позволяет модифицировать состояния в режиме ошибки и состояния в режиме программы.

Технические спецификации
