Подробная информация о продукте:

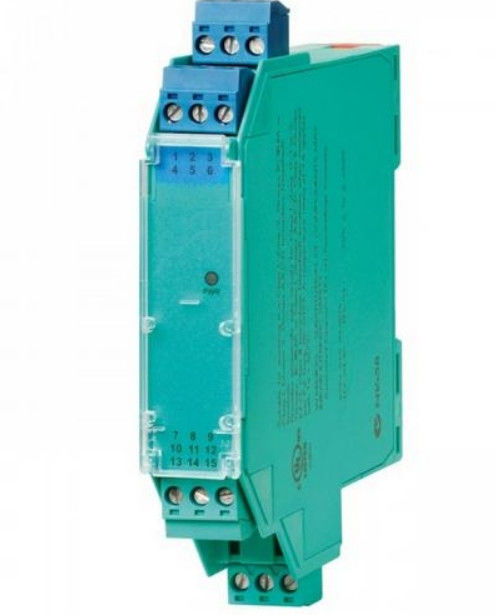

Производитель: Pepperl+Fuchs
No продукта. :KCD2-STC-Ex1.20
Тип продукции: СМАРТ-передатчик питания
Особенности:
- Изолированный барьер с одним каналом
- 24 В постоянное питание (Power Rail)
- Ввод для двухпроводной SMART-передатчиков и источников тока
- Разделитель сигнала (1 вход и 2 выхода)
- Двойной выход 0/4 мА... 20 мА или 0/1 В... 5 В
- Терминальные блоки с испытательными розетками
- До SIL 2 (SC 3) согласно IEC/EN 61508
Функция
Устройство снабжает двухпроволочные передатчики в опасной зоне и может также использоваться с источниками тока.
Он передает аналоговый входный сигнал в безопасную зону в виде двух изолированных выходных сигналов.
Двунаправленная связь поддерживается для передатчиков SMART, которые используют модуляцию тока для передачи данных и модуляцию напряжения для приема данных.
Выход выбирается как источник тока, потокопоглощающий или источник напряжения через переключатели.
Испытательные розетки для подключения коммуникаторов HART интегрированы в терминалы устройства.
Технические данные
1Спецификации
Тип сигнала: Аналоговый вход
2Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL): SIL 2
Систематическая способность (SC): SC 3
3- Поставки.
Подключение: Силовая рельса или терминалы 9+, 10-
Номинальное напряжение: 19... 30 В постоянного тока
Риппл: в пределах допустимой допустимости
Расход энергии: приблизительно 1,4 Вт при 20 мА передаточном токе, 250 Ом в обоих выходах
Потребление энергии: 2 Вт
4.Ввод
Сторона соединения: сторона поля
Подключение: терминалы 1+, 2- (погрузчик); 3+, 4- (источник)
Сигнал ввода: 0/4... 20 мА
Падение напряжения: терминалы 3, 4: ≤ 6,1 В при 20 мА
Ток короткого замыкания: терминалы 1+, 2-: 25 мА
Сопротивление ввода: терминалы 1+, 2-: максимум 500 Ω (BRAIN)
(250 Ω нагрузки)
Доступное напряжение: Терминалы 1+, 2-: ≥ 16 В при 20 мА, ≥ 18,5 В при 4 мА
5.Выпуск
Сторона соединения: Контрольная сторона
Подключение: Источник: терминалы 5-, 6+; 7-, 8+
раковина: терминалы 5+, 6-, 7+, 8-
Нагрузка: канал 1: 0... 500 Ω (20 мА)/> 1 MΩ (5 В)
канал 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Выходной сигнал: 0/4... 20 мА или 0/1... 5 В
Риппл: максимум 50 μA rms
