Подробная информация о продукте:
Производитель: Pepperl+Fuchs

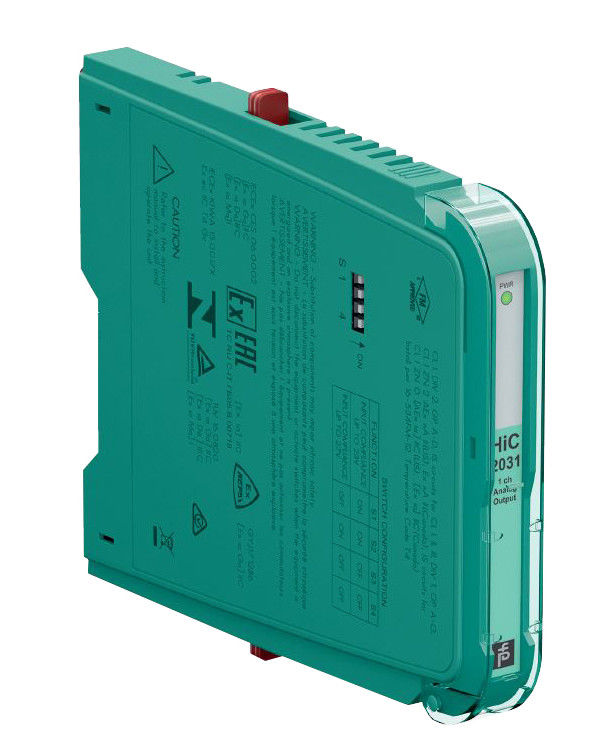

No продукта. : HIC2031
Тип продукта: текущий драйвер
Особенности:
- Изолированный барьер с одним каналом
- 24 В постоянное питание (на автобусе)
- Выходной ток до 650 Ω нагрузки
- Низкое рассеивание энергии
- До SIL 2 (SC 3) согласно IEC/EN 61508
Функция
Этот изолированный барьер используется для внутренней безопасности.
Он повторяет входный сигнал от системы управления для управления преобразователями HART I/P, приводами клапанов и дисплеями, расположенными в опасной зоне.
Цифровые сигналы накладываются на аналоговые значения на стороне поля или на стороне управления и передаются двусторонне.
Открытая полевая схема представляет собой высокий импеданс на стороне управления, чтобы позволить системе управления контролировать условия тревоги.
Это устройство устанавливается на конечную доску.
Технические данные
1Общие характеристики
Тип сигнала:Аналоговый выход
2. Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL): SIL 2
Систематическая способность (SC): SC 3
3- Поставки.
Подключение: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
Номинальное напряжение: 19... 30 В постоянное напряжение на электрическом приводе через конечную панель
Ripple:≤ 10%
Номинальный ток: ≤ 30 мА при 24 В
Расход энергии: ≤ 600 мВт при 20 мА и 500 Ω нагрузки
Потребление энергии: ≤ 700 мВт
4. Ввод
Сторона соединения: Контрольная сторона
Подключение: SL1: 8a(+), 7a(-)
Сигнал ввода: 4... 20 мА, ограничено приблизительно 26 мА
Входное напряжение: напряжение системы управления с открытой петлей < 30 В
Падение напряжения: приблизительно 6 В при 20 мА
Сопротивление ввода: > 100 kΩ, с открытой полевой проводкой
5. Выпуск
Сторона соединения: сторона поля
Подключение: SL2: 5a ((+), 5b ((-)
напряжение: ≥ 13 В при 20 мА
Текущий: 4... 20 мА
Нагрузка: 0... 650 Ω
Риппл: 20 мВ rms
