1794-AENTR ALLEN BRADLEY PLC Products Flex I/O коммуникационный адаптер

Подробная информация о продукте:
Производитель: Аллен Брэдли
No продукта. : 1794-AENTR

Тип продукта:Flex I/O Dual Port Ethernet/IP адаптерный модуль

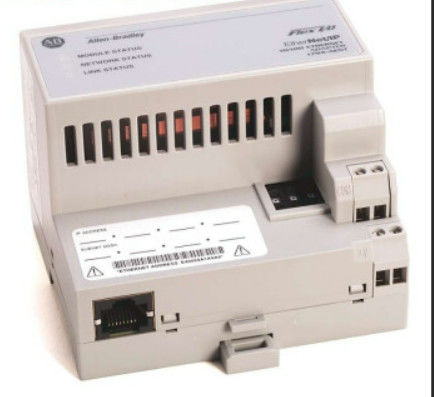

Allen-Bradley 1794-AENTR - это адаптер связи Flex I/O. Этот адаптер представляет собой устройство, установленное на рельсе DIN, которое оснащено двумя (2) портами связи Ethernet,используется для подключения стойки Flex I/O к центральному, контроллер с поддержкой Ethernet. Он поддерживает скорость связи 10/100 Мбит/с с требованием входного напряжения 19,2 - 31,2 ВДЦ. Он поддерживает установку до восьми (8) модулей Flex I/O.

Модуль Аллена-Брэдли 1794-AENTR является компонентным модулем семейства продуктов Flex I/O. Этот модуль представляет собой избыточный адаптер связи Ethernet,обычно используется для реализации высокодоступной сети Ethernet, поскольку поддерживает реализацию топологии Device Level Ring (DLR).

Подключение Ethernet достигается через двойные порты RJ45, которые поддерживают протокол Ethernet I / P.Эти порты поддерживают линейную для простой сети связи и кольцевую топологию для сети высокой доступностиОн поддерживает скорость связи 10/100 Мбит / с и способен соединять до восьми (8) модулей Flex I / O с контроллером, подключенным к сети.

Модуль 1794-AENTR устанавливается непосредственно на рельсы DIN. Проверьте место установки на наличие чрезмерных вибраций и ударов.Для питания модуля к энергоносителям 1794-AENTR должен быть подключен внешний источник питания с номинальным напряжением питания 24VDC.Приемлемый диапазон питания напряжением составляет 19,2... 31,2 В постоянного тока, включая 5% переменного тока.33- Что?3.31 кв. мм или 22...12 AWG, протянутые медные провода с температурой изоляции 75 °C или 167 °F или выше и максимальной толщиной изоляции 1,2 мм или 3/64 дюйма.

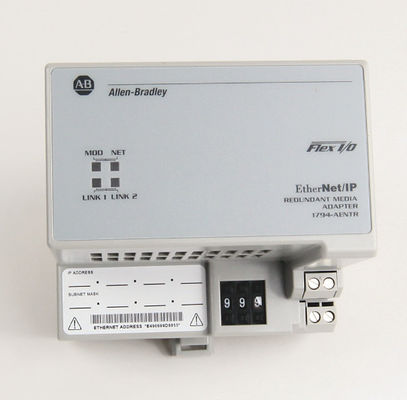

Этот модуль снабжен индикаторами состояния, которые могут помочь пользователям в решении проблем и мониторинге модуля.Ethernet Link1 и Ethernet Link2. Модуль и состояние сети светодиод освещен зеленым, когда нормально и красным, когда возникают проблемы.

Allen-Bradley 1794-AENTR - это модуль Flex I/O dual-port EtherNet/IP redundant media adapter. Он может обрабатывать до 8 модулей I/O и имеет скорость связи от 10 до 100 Мбит/с.Он поставляется с потоком 18 ампер в течение 2 миллисекунд.Он имеет номинальное входное напряжение 24 вольт постоянного тока и диапазон входного напряжения от 19,2 до 31,2 вольт постоянного тока, в который входит 5% -ная переменная струя.Этот модуль имеет максимальное энергопотребление 500 мА и одно 400 мА при 24 вольтах постоянного тока и максимальный выход Flexbus 640 мА при 5 вольтах постоянного тока.

Модули адаптера Ethernet, такие как 1794-AENTR, соединяют контроллеры с поддержкой Ethernet/IP, такие как ControlLogix и CompactLogix.Он поставляется с индикаторами состояния, которые позволяют пользователям отслеживать состояние сети (красный/зеленый), модуль (красный/зеленый) и оба соединения (желтый/зеленый).Он прошел испытания типа от питания до Flexbus и Ethernet на 1000 вольт AC в течение 60 секундУ него максимальное рассеивание мощности 7,1 Вт при 19,2 Вт постоянного тока и тепловое рассеивание 24,2 БТУ / час при 24 Вт постоянного тока.

Установка и снятие этого модуля не должны производиться, когда он включен.Источник питания этого модуля должен соответствовать требованиям безопасности чрезвычайно низкого напряжения (SELV) или защищенного чрезвычайно низкого напряжения (PELV), чтобы соответствовать требованиям Директивы ЕС по низкому напряжению (LVD).. Монтаж выполняется с помощью рельса DIN. Для этого модуля не требуется планирование сети и таблицы маршрутизации. Модуль 1794-AENTR может общаться с модулями FLEX I / O на той же рельсе DIN.Обратите внимание, что пользователи должны настроить IP-адрес и дополнительный адрес шлюза и маску подсети перед использованием этого модуляВесь модуль 1794-AENTR имеет размеры 3,4 x 3,7 x 2,7 дюйма. Этот адаптер подходит для определенных требований приложений, использующих сеть Ethernet.К ним относятся случаи, когда необходимо регулярно передавать данные или для управления предприятием.Есть встроенный переключатель для высокого уровня доступности и для конфигурации диска, сбора данных и управления процессом в одной высокоскоростной сети с подключениями к Интернету / интранету.Он использует Протокол контроля и информации (CIP)..
