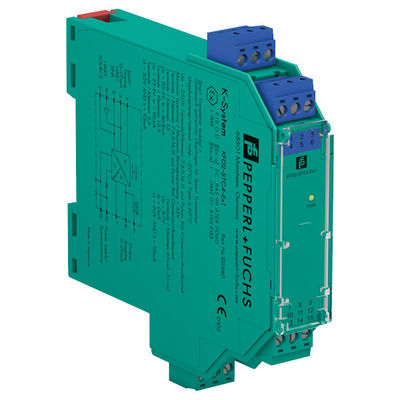

| Общие спецификации |
| Тип сигнала |
Аналоговый вход |
| Параметры функциональной безопасности |
| Уровень целостности безопасности (SIL) |
SIL 2 |
| Систематическая способность (SC) |
SC 3 |
| Поставки |
| Соединение |
Силовые рельсы или терминалы 14+, 15- |
| Номинальное напряжение |
18... 30 В постоянного тока |
| Ripple |
в пределах допустимой допустимости |
| Рассеивание энергии |
≤ 1 Вт при максимальной нагрузке |
| Потребление энергии |
≤ 1,6 Вт при максимальной нагрузке |
| Ввод |
| Сторона соединения |
сторона поля |
| Соединение |
терминалы 1+, 2-, 3 |
| Входной сигнал |
4... 20 мА |
| Напряжение открытой цепи/поток короткой цепи |
терминалы 1+, 3: 24 В / 25 мА |
| Сопротивление ввода |
максимум 265 Ом терминалы 2-, 3, максимум 330 Ом терминалы 1+, 3 |
| Доступное напряжение |
≥ 17 В при 20 мА; ≥ 21 В при 4 мА, терминалы 1+, 3 |
| Выпуск |
| Сторона соединения |
Контрольная сторона |
| Соединение |
терминалы 7+, 8-, 9- (мыло)
терминалы 7-, 8+, 9+ (источник)
См. дополнительную информацию |
| Нагрузка |
0... 800 Ω |
| Выходной сигнал |
4... 20 мА (перегрузка > 25 мА) |
| Ripple |
максимум 50 μArms |
| Внешнее питание (цепочка) |
2... 30 В постоянное
Если внешнее напряжение > 19 В, требуется нагрузка ≥ ((V - 19) / 0,02) Ω. V представляет собой значение внешнего напряжения.
Внутренний 250 Ω резистор на терминале 9 может использоваться в качестве нагрузки. |
| Характеристики передачи |
| Отклонение |
при 20 °C (68 °F), 4... 20 мА
≤ 10 μA, включая калибровку, линейность, гистерез, нагрузки и колебания напряжения питания |
| |
Влияние окружающей температуры |
≤ 0,25 μA/K |
| Диапазон частот |
С стороны поля в сторону управления: полоса с 0,5 Вppсигнал 0... 7,5 кГц (-3 дБ)
сторону управления в сторону поля: пропускная способность 0,5 Вppсигнал 0,3... 7,5 кГц (-3 дБ) |
| Время расчетов |
200 мс |
| Время подъема/падения |
100 мс |
| Гальваническая изоляция |
| Выход/энергоснабжение |
функциональная изоляция, номинальное изоляционное напряжение 50 V AC |
| Показатели/настройки |
| Элементы отображения |
Светодиодные |
| Маркировка |
пространство для маркировки спереди |
| Соответствие директиве |
| Электромагнитная совместимость |
|
| |
Директива 2014/30/ЕС |
EN 61326-1:2013 (промышленные объекты) |
| Соответствие |
| Электромагнитная совместимость |
NE 21:2012
EN 61326-3-2:2008 |
| Степень защиты |
IEC 60529:2001 |
| Защита от электрического удара |
UL 61010-1:2012 |
| Окружающие условия |
| Температура окружающей среды |
-20... 60 °C (-4... 140 °F)
расширенный диапазон температуры окружающей среды до 70 °C (158 °F), см. руководство для необходимых условий установки |
| Механические характеристики |
| Степень защиты |
IP20 |
| Соединение |
винтовые терминалы |
| Масса |
примерно 200 г |
| Размеры |
20 x 124 x 115 мм (0,8 x 4,9 x 4,5 дюйма) (W x H x D), корпус типа B2 |
| |
Высота |
124 мм |
| |
Ширина |
20 мм |
| |
Глубина |
115 мм |
| Установка |
на 35 мм монтажной рельсе DIN согласно EN 60715:2001 |
| Данные для применения в опасных зонах |
| Сертификат обследования типа ЕС |
CML 17 ATEX 2029X |
| |
Маркировка |
 II (1) Г [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I |
| |
Ввод |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Поставки |
|
| |
Максимальное безопасное напряжение |
250 В (Внимание! номинальное напряжение может быть ниже.) |
| Оборудование |
терминалы 1+, 3- |
| |
Напряжение |
27.2 В |
| |
Текущий |
93 мА |
| |
Сила |
633 мВт |
| |
Внутренняя емкость |
5 nF |
| |
Внутренняя индуктивность |
0 мГ |
| Оборудование |
терминалы 2-, 3 |
| |
Напряжение |
30 В |
| |
Текущий |
115 мА |
| |
Сила |
1 Вт |
| |
Напряжение |
2 В |
| |
Текущий |
80,5 мА |
| |
Сила |
1.1 мВт |
| Оборудование |
терминалы 1+, 2 / 3- |
| |
Напряжение |
27.2 В |
| |
Текущий |
115 мА |
| |
Сила |
782 мВт |
| |
Внутренняя емкость |
5 nF |
| |
Внутренняя индуктивность |
0 мГ |
| Выпуск |
|
| |
Максимальное безопасное напряжение |
250 В (Внимание! номинальное напряжение может быть ниже.) |
| Сертификат |
CML 17 ATEX 3028X |
| |
Маркировка |
II 3G Ex ec IIC T4 Gc |
| Гальваническая изоляция |
|
| |
Вход/выход |
безопасная электрическая изоляция согласно IEC/EN 60079-11:2007, пиковое значение напряжения 375 В |
| |
Вводный/энергоснабжение |
безопасная электрическая изоляция согласно IEC/EN 60079-11:2007, пиковое значение напряжения 375 В |
| Соответствие директиве |
|
| |
Директива 2014/34/ЕС |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Международное одобрение |
| Одобрение UL |
Е106378 |
| |
Рисунок управления |
116-0439 (cULus) |
| Утверждение IECEx |
|
| |
Сертификат IECEx |
IECEx CML 17.0015X |
| |
Маркировка IECEx |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
T4 Gc |
