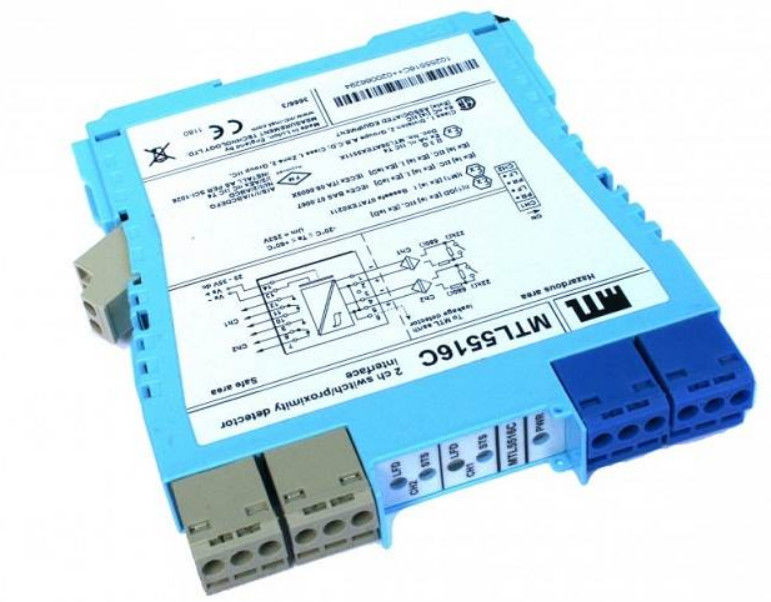

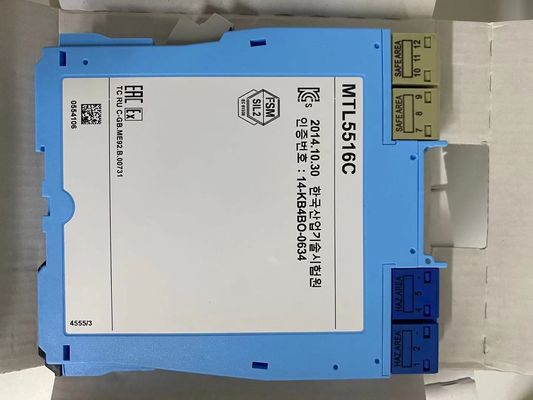

MTL5516C Интерфейс детектора близости переключателя Вход NAMUR, выход реле

MTL5516C Интерфейс переключателя инструментов MTL/детектора близости

MTL5516/C позволяет управлять двумя нагрузками безопасной зоны переключателем
или детектор близости, расположенный в опасной зоне.
или условий короткого замыкания в полевой проводке обнаруживаются устройством обнаружения неисправностей линии (LFD) и также указываются на верхней части модуля.
Переключение фазы для каждого канала выбирается переключателем на стороне
модуль и выход обеспечиваются контактами переменного реле.
Схема в любой полевой схеме.

Спецификация
См. также общую спецификацию

• Количество каналов
Два.
• Расположение переключателей
Зона 0, IIC, T6 опасная зона
Дивизия 1, группа А, опасное место
• Расположение детектора близости
Зона 0, IIC, T4?? 6 опасная зона, если соответствующая сертификация
Дивизия 1, группа А, опасное место
• Входы из опасных зон
Входы, соответствующие стандартам BS EN6094756:2001 для детекторов близости (NAMUR)
•.Напряжение, применяемое к датчику
7-9В постоянного тока от 1kΩ ±10%
• характеристики входа/выхода
Нормальная фаза
Выходы закрыты, если вход > 2.1mA (< 2kΩ в входной цепи)
Выходы открыты, если вход < 1,2mA (> 10kΩ в входной цепи)
Гистерез: 200μA (650Ω) номинальный
• Определение неисправностей линии (LFD) (при выборе)
Избирается пользователем с помощью переключателей на стороне устройства.
отключается, если обнаружена неисправность входной линии.
Открытая сигнализация в случае < 50 мкА
Открытая сигнализация отключена, если в > 250 мкА
Сигнализация короткого замыкания включена, если Rin < 100Ω
Сигнализация короткого замыкания отключена, если Rin > 360Ω
Примечание: Резисторы должны быть установлены при использовании устройства LFD с контактным входом.
500Ω до 1kΩ в серии с переключателем
20kΩ до 25kΩ параллельно переключателю
• Выход из безопасной зоны
Два однопольных реле с контактными переключателями
Примечание: реактивные нагрузки должны быть адекватно подавлены.
• Характеристики реле
Время ответа: максимум 10 мс
Контактная категория (безопасная зона):
250В AC, 2A, cosØ > 0.7,
40В постоянное, 2А, сопротивляющая нагрузка
Контактный режим (зона 2):35В, 2А, 100ВА.
• Максимальное потребление тока
35 мА при 24 В
11Расход энергии внутри блока
00,84 Вт при 24 В

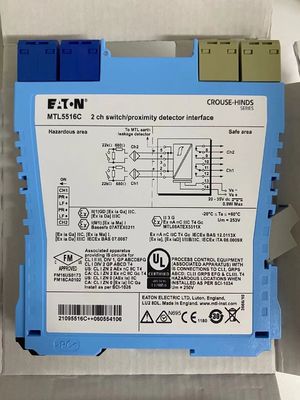

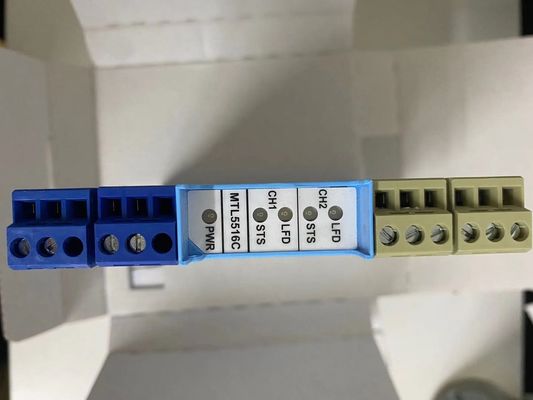

• светодиодные индикаторы
Зеленый: показатель мощности
Желтый: два: состояние канала, включен, когда выход заряжен
Красный: два: указание LFD, когда обнаружен сбой линии
• Описание безопасности (каждый канал)
У_o= 10,5 В I_o=14mA P_o=37mW Um = 253V rms или dc
